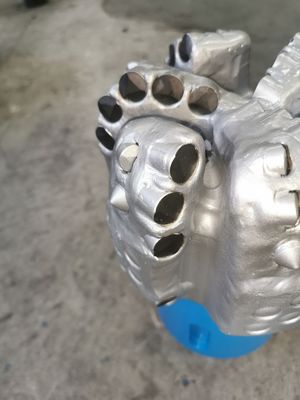

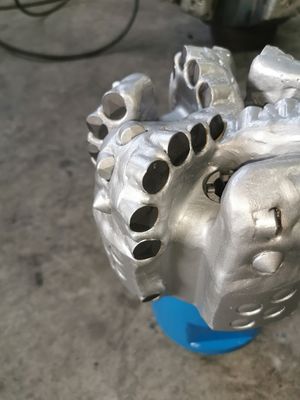

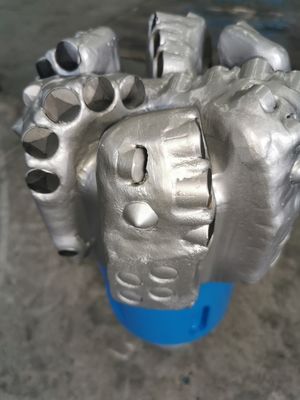

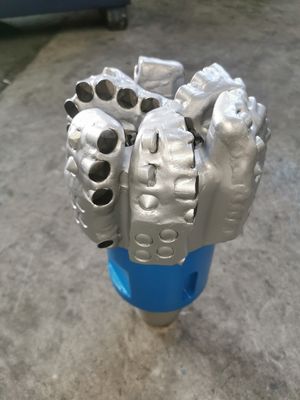

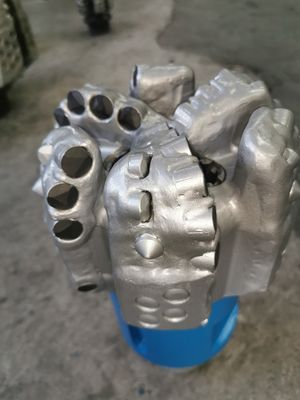

Corpo di matrice 6-5/8 pollici 616 PDC Diamond Bit Of Oifield

Punta diamantata Matrix Body PDC

Descrizione:

La matrice è desiderabile come materiale per punte, perché la sua durezza è resistente all'abrasione e all'erosione.

È in grado di sopportare carichi di compressione relativamente elevati, ma, rispetto all'acciaio, ha una bassa resistenza al carico d'urto. La matrice è relativamente eterogenea, perché è un materiale composito.

Secondo l'International Association of Drilling Contractors (IADC), la classificazione delle punte a tagliente fisso è composta da quattro caratteri che designano:

• Materiale del corpo.
• Densità della taglierina.
• Dimensioni o tipo di taglierina.
• Profilo di punta

Profilo di punta


Frese PDC per punte da trapano

Le frese in diamante composito policristallino (PDC) sono il principale punto di contatto per una punta da trapano. Le punte PDC rimuovono la roccia principalmente mediante taglio.

Le frese PDC sono esposte a molto riscaldamento e raffreddamento nel pozzo, un ambiente molto difficile.

Le frese PDC che presentano un degrado termico inferiore e una maggiore stabilità termica generalmente ottengono un ROP più elevato e una maggiore resistenza all'usura. Quindi, ottimizzare la taglierina è importante.

Ugelli per punte da trapano

Gli ugelli per punte da trapano aiutano a liberare l'area di taglio e a raffreddare le frese in composito di diamante policristallino (PDC).

Il posizionamento efficace di questi ugelli insieme all'angolo a cui sono impostati gioca un ruolo fondamentale sull'efficienza delle prestazioni della punta da trapano.

I canali del fluido completano inoltre il posizionamento degli ugelli per migliorare la rimozione dei residui.

Corpo della matrice

Matrix è un materiale complesso molto duro e piuttosto fragile contenente granuli di carburo di tungsteno legati con un legante metallico più morbido e tenace.

La durezza di un PDC matrice-corpo ha il vantaggio di non essere suscettibile all'abrasione e all'erosione. È efficace nel tollerare carichi di compressione elevati, ma, rispetto all'acciaio, ha una bassa resistenza al carico d'urto.

I bit PDC con corpo a matrice sono relativamente diversi, poiché la matrice è un materiale composto.

Negli ambienti in cui è probabile che l'erosione del corpo provochi il cedimento di una punta, i PDC con corpo a matrice sono da preferire rispetto alle punte con corpo in acciaio. Per le punte impregnate di diamante è possibile utilizzare solo la struttura con corpo a matrice.
