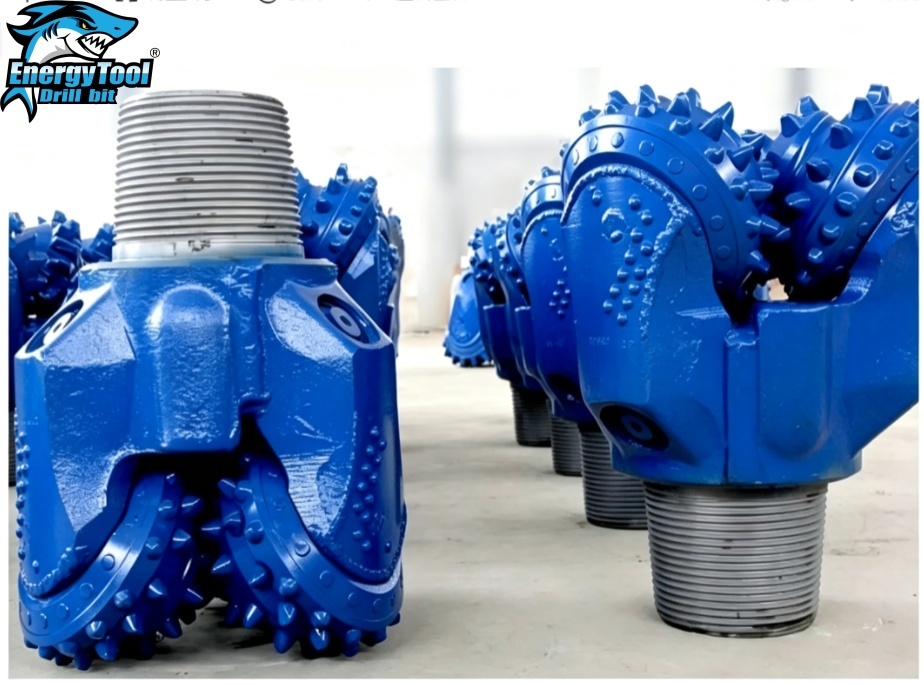

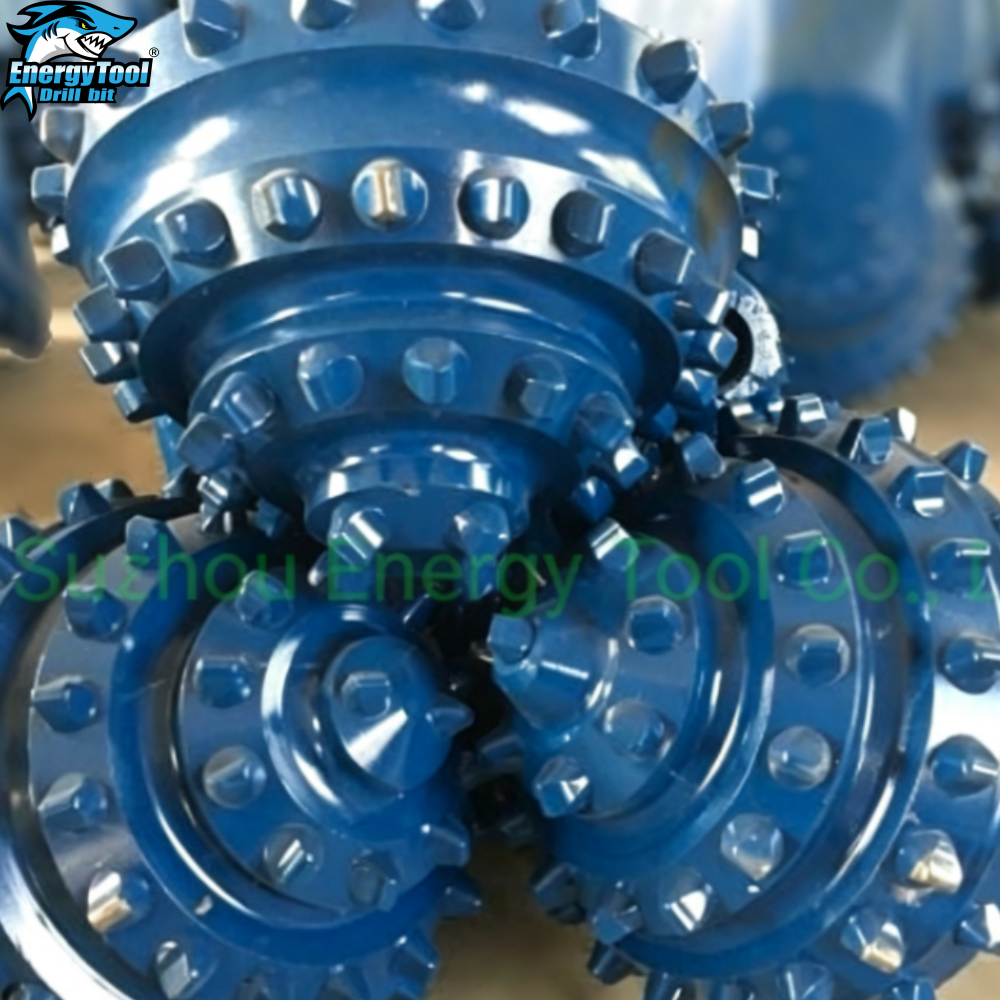

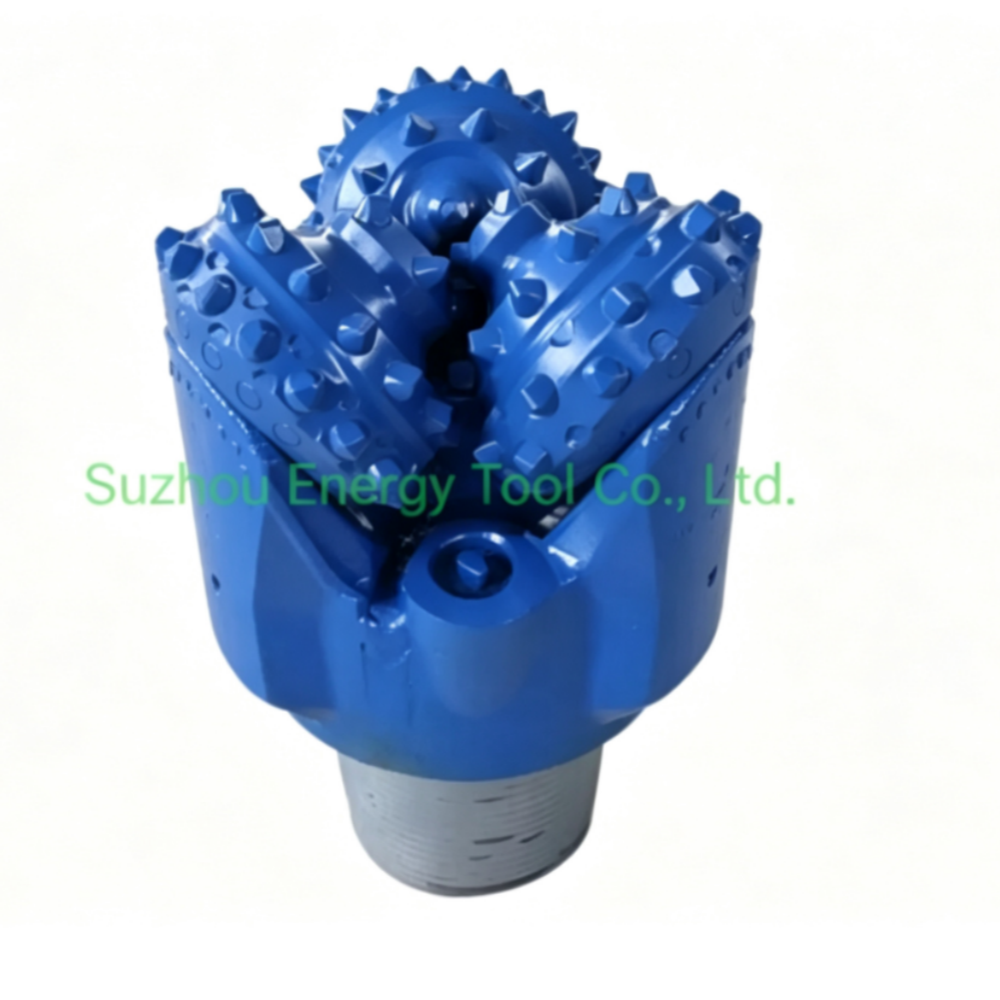

10 5/8 " IADC 537 TCI Tricone Drill Bit di strumento di perforazione rocciosa

Punta Tricone 10-5/8 pollici TCI Tricone Bit IADC 537 con codolo API 6-5/8"

Descrizione

Una punta tricone svolge un ruolo vitale nelle operazioni di perforazione come parte dell'assemblaggio di fondo pozzo. Questa punta di perforazione meccanica si basa sulla rotazione e sull'attrito meccanico prodotto dai suoi denti per eradicare la superficie rocciosa durante la perforazione. Il suo obiettivo primario è quello di sfruttare la potenza generata dalla rotazione della batteria di perforazione e dall'alimentazione del fango, utilizzando efficacemente questa forza per facilitare il processo di approfondimento del pozzo.

Specifiche:

Come conoscere la qualità di una punta tricone?

• Passaporto del codice IADC della punta tricone
• Opzioni di punte tricone TCI e denti in acciaio
• Inserti aggiuntivi in carburo di tungsteno sulle filettature posteriori della punta tricone
• Rivestimento in carburo di tungsteno sui corpi dei coni della punta tricone
• Inserti in carburo di tungsteno rivestiti di diamante sul calibro dei coni della punta tricone
• Inserti in carburo di tungsteno sul tallone delle gambe della punta tricone
• Ugello centrale aggiuntivo per la pulizia dei coni della punta tricone

La caratteristica della punta tricone è che viene fornita con il proprio passaporto come segue:

• Le specifiche dei coni
• Il timbro di qualità firmato dalla persona che ha realizzato e controllato la punta
• I parametri di perforazione raccomandati per ottenere le migliori prestazioni dalla punta:
• Peso della punta
• Velocità di rotazione
• Volume di lavaggio

Applicazioni

• Indagini geotecniche
• Esplorazione mineraria e sondaggi
• Strumentazione geotecnica
• Geofisica

Il tipo di punta tricone che scegli dipende dalla geologia in cui stai perforando e dai diametri del foro che stai perforando. L'International Association of Drilling Contractors (IADC) ha sviluppato un sistema a passaggi facili da usare per scegliere la punta tricone giusta per la tua geologia con funzionalità aggiuntive come la protezione della punta per una maggiore durata di produzione.

Tipi di cuscinetti
Esistono principalmente tre tipi di design di cuscinetti utilizzati nelle punte di perforazione tricone:

PUNTA A RULLI CON CUSCINETTI APERTI STANDARD:
Su queste punte i coni ruotano liberamente. Questo tipo di punta ha una fila anteriore di cuscinetti a sfera e una fila posteriore di cuscinetti a rulli.
PUNTE A RULLI CON CUSCINETTI SIGILLATI
Queste punte hanno una guarnizione O-Ring con un serbatoio di grasso per il raffreddamento dei cuscinetti. Le guarnizioni agiscono come una barriera contro il fango e i detriti per proteggere i cuscinetti.
PUNTE A RULLI CON CUSCINETTI A GIORNALE
Queste punte sono raffreddate rigorosamente ad olio/grasso con cuscinetti di punta, guarnizione O-Ring e una pista per le massime prestazioni.


Codici IADC

I codici IADC rendono più facile descrivere il tipo di punta rocciosa richiesto.
Le prime tre cifre classificano la punta in base alla formazione per cui è progettata e al design del cuscinetto/guarnizione utilizzato.
1, 2 e 3 designanoPUNTE CON DENTI IN ACCIAIO con 1 per formazioni morbide, 2 per medie e 3 per dure.
I codici 4, 5, 6, 7 e 8 designanoPUNTE CON INSERTI IN CARBURI DI TUNGSTENO per diverse durezze di formazione, con 4 che indica la più morbida e 8 la più dura.


Tipi di formazione

Quanto segue mostra la formazione tipica e il suo riferimento IADC
1 e 4 Formazioni morbide con strati appiccicosi e bassa resistenza alla compressione, come argilla, marne.

1 e 4 Formazioni morbide con bassa resistenza alla compressione come marna, sale, anidrite e argilla.

5 Formazioni da morbide a medie con bassa resistenza alla compressione e interstratificate con strati duri, come sabbie, argilla e gesso.

2 o 6 Formazioni dense da medie a dure con elevata o altissima resistenza alla compressione, ma con strati non abrasivi o poco abrasivi, come argille, argilliti, arenarie, calcari, dolomie e anidriti.

3 o 7 Formazioni dure e dense con altissima resistenza alla compressione e alcuni strati abrasivi, come siltiti, arenarie e argilliti.

8 Formazioni estremamente dure e abrasive come quarziti e rocce vulcaniche.


Codici IADC- Cifre Le prime tre cifre classificano la punta in base alla formazione per cui è progettata e al design del cuscinetto/guarnizione utilizzato.

Prima cifra1, 2 e 3 designanoPUNTE CON DENTI IN ACCIAIO con 1 per formazioni morbide, 2 per medie e 3 per dure.
4, 5, 6, 7 e 8 designanoPUNTE CON INSERTI IN CARBURI DI TUNGSTENO per diverse durezze di formazione, con 4 che indica la più morbida e 8 la più dura.

Seconda cifra1, 2, 3 e 4 sono ulteriori suddivisioni diformazione con 1 che indica la più morbida e 4 la più dura.

Terza cifraQuesta cifra classificherà la punta in base atipo di cuscinetto/guarnizione come segue:
Punta a rulli con cuscinetti aperti standard Punta a rulli con cuscinetti aperti standard,
raffreddata ad aria Punta a rulli con cuscinetti aperti standard con protezione del calibro definita come inserti in carburo nel tallone del cono Punta a rulli con cuscinetti sigillati Punta a rulli con cuscinetti sigillati con protezione del calibro Punta a rulli con cuscinetti a giornale sigillati Punta a rulli con cuscinetti a giornale sigillati con protezione del calibro.

Quarta cifraI seguenti codici letterali vengono utilizzati nella quarta posizione della cifra per indicarecaratteristiche aggiuntive: A. Applicazione ad aria R. Saldature rinforzate C. Getto centrale S. Dente in acciaio standard D. Controllo della deviazione X. Inserto a scalpello E. Getto esteso Y. Inserto conico G. Protezione extra del calibro Z. Altra forma di inserto J. Deviazione del getto
