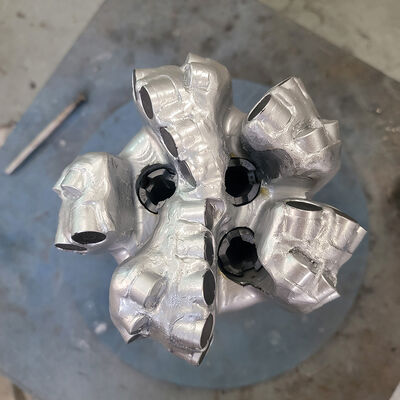

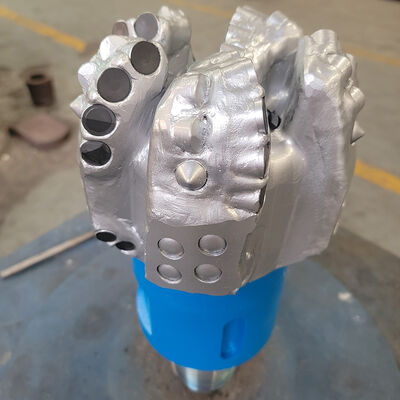

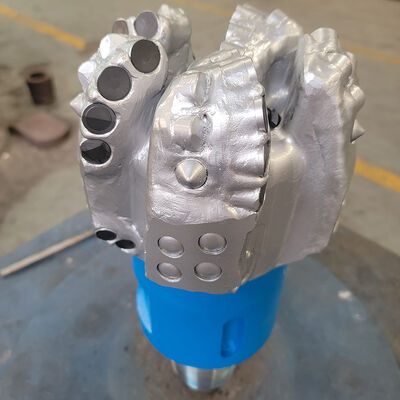

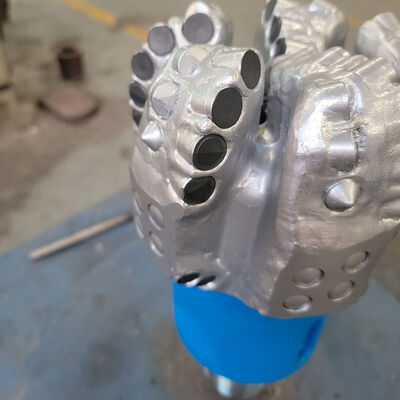

Pozzo di petrolio 6-1/2 pollici diamante fisso PDC trivella pezzo di olio strumento di perforazione
Dettagli
| Materiale | Diamanti e acciai legati | Certificazione API | 7-1548-1 |
|---|---|---|---|
| peso | circa 18 kg. | Applicazione | Perforazione di pozzi di roccia |
| Colore | Qualsiasi colore | Taglierine | Polycristalline Diamond Compact (PDC) |
| Tipo | punta da trapano diamantata | Trattamento superficiale | Inserto PDC |
| Evidenziare | 6-1/2 pollici PDC perillatore,Tagliente del diamante del corpo di acciaio,strumento di perforazione del pozzo dell'olio |
||
Descrizione di prodotto
Punta di perforazione fissa in diamante PDC da 6-1/2 pollici per utensili di perforazione
1. Descrizioni:
La punta di perforazione PDC è uno strumento di perforazione ad altissime prestazioni per la perforazione di fondo pozzo. La punta di perforazione PDC dovrebbe essere utilizzata in formazioni rocciose omogenee per ottenere le migliori prestazioni.
Esistono modelli di punte di perforazione, ma quando si sceglie la punta di perforazione PDC, è necessario prestare attenzione ai fattori chiave per la selezione della punta di perforazione PDC:
-
Densità e dimensione dei denti di taglio: Corrispondere alla durezza della formazione. Alta densità per la durata, bassa per la velocità; denti grandi per strati morbidi, piccoli per strati duri.
-
Profilo della punta: Piatto per perforazione verticale, conico per direzionale, a gradini per formazioni interstratificate.
-
Tipo di pala: Dritto per strati duri, a spirale per strati morbidi-medi, misto per condizioni complesse.
2. Specifiche:
Le punte PDC come la S516 o la M516 sono specificate con un corpo in acciaio o matrice a 6 pale e un tagliente principale da 16 mm. Il codice IADC indica se la punta è adatta per formazioni dure, morbide o con profili specifici, fornendo ulteriori informazioni. Pertanto, l'IADC S323 ha un significato diverso per le punte di perforazione PDC per formazioni morbide o dure, dimensioni e profilo del tagliente.
| SPECIFICA | |
| Dimensioni: | 6-1/2 pollici (165,1 mm) |
| Tipo di corpo di perforazione: | Corpo in acciaio |
| Quantità di pale: | 5 |
| Quantità di ugelli: | 3 |
| Connessione API (pollici): | 3-1/2" REG |
| Lunghezza calibro (pollici): | 1,5 |
| PARAMETRI OPERATIVI | |
| Peso sulla punta (KN): | 9-67 |
| Intervallo RPM (rotativo): | 100- DHM |
| Portata (lps): | 11- 15 LPM |
| Coppia di serraggio (KN): | 9,5 - 12,2 KN.M |
3. Profilo della punta di perforazione PDC

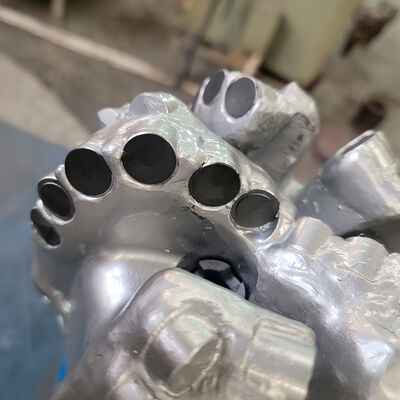

4. Taglienti PDC della punta di perforazione
Il cuore di una punta di perforazione sono i taglienti in composito di diamante policristallino (PDC), che entrano direttamente in contatto con la roccia, utilizzando principalmente un'azione di taglio per la rimozione. Nell'ambiente impegnativo di un pozzo, i taglienti PDC subiscono frequenti cicli di riscaldamento e raffreddamento, che pongono sfide significative.
I taglienti PDC con stabilità termica migliorata e ridotta degradazione termica tendono a performare meglio, con conseguenti maggiori tassi di penetrazione (ROP) e migliore resistenza all'usura. Ottimizzare questi taglienti è quindi fondamentale per massimizzare l'efficienza.
5. Ugelli della punta di perforazione PDC
Gli ugelli della punta di perforazione PDC aiutano a pulire l'area di taglio e a raffreddare i taglienti in composito di diamante policristallino (PDC).
Il posizionamento efficace di questi ugelli, insieme all'angolo in cui sono impostati, gioca un ruolo critico nell'efficienza della punta di perforazione.
I canali fluidi completano anche il posizionamento degli ugelli per migliorare la pulizia dei detriti.
6. Punte PDC con corpo in acciaio
Il corpo in acciaio della punta PDC è l'opposto del corpo in matrice. Può resistere ad alti carichi d'impatto, ma è più morbido e privo di caratteristiche protettive. La resistenza e la duttilità dell'acciaio conferiscono ai corpi delle punte in acciaio un'elevata resistenza all'impatto.
I corpi in acciaio sono considerevolmente più resistenti dei corpi in matrice.
Una caratteristica vantaggiosa delle punte in acciaio è che possono essere facilmente ricostruite più volte perché i taglienti usurati o danneggiati possono essere sostituiti abbastanza facilmente. Questo è un vantaggio particolare per gli operatori in ambienti di perforazione a basso costo.
Capacità del materiale e standard seguenti
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
I materiali in acciaio della punta di perforazione PDC sono acciaio strutturale legato AISI 4145H.
Acciaio strutturale legato AISI 4145H: Questo è un acciaio utilizzato specificamente per utensili di perforazione petrolifera, in particolare per la produzione di aste di perforazione per impieghi gravosi. L'acciaio AISI 4145H ha una buona resistenza all'usura e tenacità, può resistere ad ambienti ad alta pressione e alta temperatura, ed è adatto per operazioni di perforazione in pozzi profondi e ultra-profondi.
Composizione del materiale:
| Composizione | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0,9 | 32 | 20 | 4,2 |
