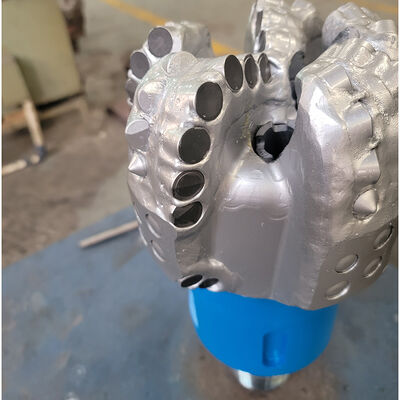

Punta da trapano PDC diamantata API Rock da 6-1/2 pollici per pozzo di trivellazione petrolifera

API Rock 6-1/2 Inch Diamond PDC Drill Bit per Pozzi Petroliferi

1. Descrizioni:

La scelta della punta di perforazione Polycrystalline Diamond Compact (PDC) giusta è fondamentale per operazioni di perforazione petrolifera efficienti. Tre fattori chiave determinano le prestazioni di una punta: densità e dimensione dei denti di taglio, forma del profilo della punta e tipo di lama.

La densità dei denti di taglio bilancia direttamente l'efficienza di perforazione e la durata della punta. Denti ad alta densità distribuiscono uniformemente la pressione di taglio, riducendo l'usura ed estendendo la vita della punta, ideali per formazioni dure o abrasive. Tuttavia, aumentano la coppia di perforazione, potenzialmente rallentando la penetrazione in formazioni morbide e aumentando i costi di produzione. D'altra parte, i denti a bassa densità consentono una rottura più rapida della roccia in formazioni morbide, ma si usurano rapidamente in strati duri, aumentando la frequenza di sostituzione.

2. Specifiche:

Le punte PDC come la S616 o la M616 sono specificate con un corpo in acciaio o matrice a 6 lame e un tagliente principale da 16 mm. Il codice IADC indica se la punta è adatta per formazioni dure, morbide o con profili specifici, fornendo ulteriori informazioni. Quindi l'IADC 323 ha un significato diverso per la punta di perforazione PDC.

3. Profilo punta di perforazione PDC

4. Taglienti PDC della punta di perforazione

Al centro di una punta di perforazione ci sono i taglienti in composito di diamante policristallino (PDC), che entrano in contatto diretto con la roccia, utilizzando principalmente un'azione di taglio per la rimozione. Nell'ambiente impegnativo di un pozzo, i taglienti PDC subiscono frequenti cicli di riscaldamento e raffreddamento, che pongono sfide significative.

I taglienti PDC con stabilità termica migliorata e ridotta degradazione termica tendono a performare meglio, con conseguenti tassi di penetrazione (ROP) più elevati e migliore resistenza all'usura. Ottimizzare questi taglienti è quindi fondamentale per massimizzare l'efficienza.

5. Ugelli punta di perforazione PDC

Gli ugelli delle punte di perforazione PDC aiutano a pulire l'area di taglio e a raffreddare i taglienti in composito di diamante policristallino (PDC).

L'efficace posizionamento di questi ugelli, insieme all'angolo a cui sono impostati, gioca un ruolo critico sull'efficienza della punta di perforazione.

I canali fluidi completano anche il posizionamento degli ugelli per migliorare la pulizia dei detriti.

6. Punte PDC con corpo in acciaio

Il corpo in acciaio della punta PDC è l'opposto del corpo in matrice. Può resistere a carichi d'impatto elevati, ma è più morbido e privo di caratteristiche protettive. La resistenza e la duttilità dell'acciaio conferiscono ai corpi delle punte in acciaio un'elevata resistenza all'impatto.

I corpi in acciaio sono considerevolmente più resistenti dei corpi in matrice.

Una caratteristica vantaggiosa delle punte in acciaio è che possono essere facilmente ricostruite più volte perché i taglienti usurati o danneggiati possono essere sostituiti abbastanza facilmente. Questo è un vantaggio particolare per gli operatori in ambienti di perforazione a basso costo.

Capacità materiale e standard di riferimento

I materiali in acciaio della punta di perforazione PDC sono acciaio strutturale legato AISI 4145H.

‌Acciaio strutturale legato AISI 4145H‌: Questo è un acciaio utilizzato specificamente per gli utensili di perforazione petrolifera, in particolare per la produzione di aste di perforazione per impieghi gravosi. L'acciaio AISI 4145H ha una buona resistenza all'usura e tenacità, può resistere ad ambienti ad alta pressione e alta temperatura, ed è adatto per operazioni di perforazione in pozzi profondi e ultra-profondi‌45.

Composizione materiale:
