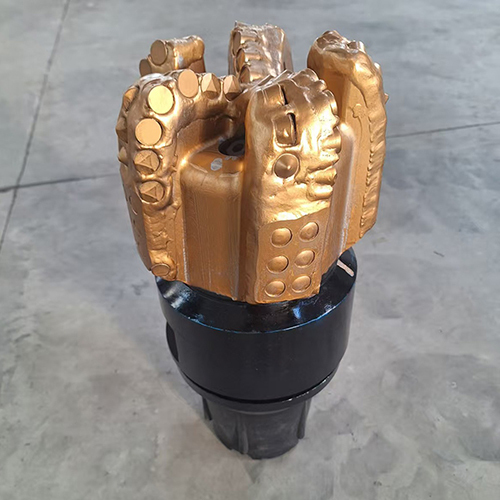

Punta da trapano PDC diamantata da 8-1/4" dell'utensile per perforazione di roccia a foro inferiore

Punta da trapano PDC Diamond 8-1/4" per utensili di perforazione di rocce downhole

1. Descrizioni:

‌
Una punta PDC (Polycrystalline Diamond Compact) è un utensile di perforazione a tagliente fisso con taglienti in diamante sintetico, progettato per la perforazione di rocce in pozzi petroliferi, di gas, idrici o minerari. Prodotto secondo le specifiche API, questo utensile è certificato API, garantendo la conformità agli standard del settore.

‌Vantaggi dei materiali‌
I taglienti PDC sono composti da diamante sintetico, il materiale più duro conosciuto, che offre un'eccezionale resistenza all'usura e durata. Rispetto alle punte tricono, le punte PDC offrono in genere una maggiore efficienza di perforazione, ma a un costo più elevato.

‌Design e funzionalità‌
Le punte PDC utilizzano più taglienti diamantati disposti in schemi ottimizzati per tagliare le formazioni rocciose. Sono principalmente classificate in due tipi:

• ‌Punte PDC a corpo matrice‌: Ideali per formazioni abrasive grazie al loro materiale a matrice resistente all'usura.
• ‌Punte PDC a corpo in acciaio‌: Adatte per formazioni più morbide, offrendo prestazioni economiche.
•


2. Specifiche della punta da trapano PDC:

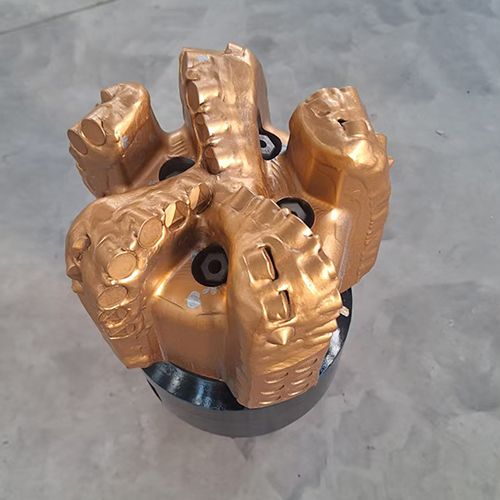

3. Profilo della punta PDC

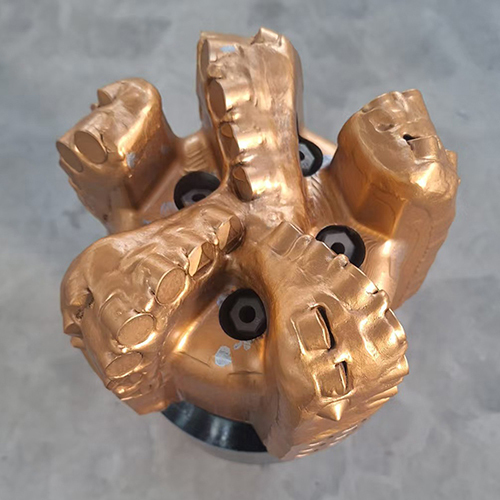

4 .Taglienti PDC per punte da trapano

I taglienti in Polycrystalline Diamond Composite (PDC) sono il principale punto di contatto per una punta da trapano. Le punte PDC rimuovono la roccia principalmente per taglio.

I taglienti PDC sono esposti a molto riscaldamento e raffreddamento nel pozzo, un ambiente molto impegnativo.

I taglienti PDC che hanno una minore degradazione termica e una maggiore stabilità termica generalmente raggiungono un ROP più elevato e una maggiore resistenza all'usura. Quindi, l'ottimizzazione del tagliente è importante.

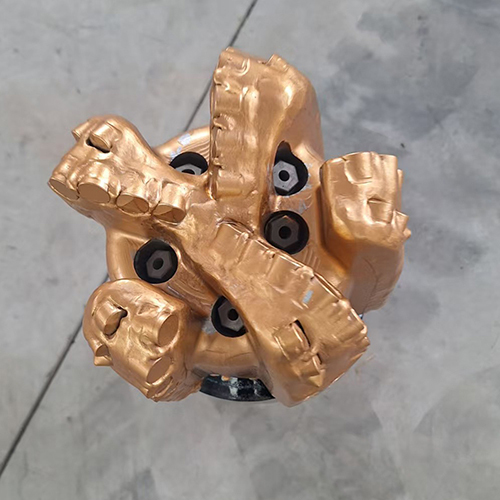

5. Ugelli della punta da trapano

Gli ugelli della punta da trapano aiutano a pulire l'area di taglio e a raffreddare i taglienti in Polycrystalline Diamond Composite (PDC).

Il posizionamento efficace di questi ugelli insieme all'angolo in cui sono impostati gioca un ruolo fondamentale sull'efficienza delle prestazioni della punta da trapano.

I canali dei fluidi completano anche il posizionamento degli ugelli per migliorare la pulizia dei detriti.

6. Punte PDC a corpo in acciaio

Il corpo in acciaio è l'opposto del corpo matrice. Può resistere a carichi ad alto impatto, ma è più morbido e privo di caratteristiche protettive. La resistenza e la duttilità dell'acciaio conferiscono ai corpi delle punte in acciaio un'elevata resistenza agli urti.

I corpi in acciaio sono notevolmente più resistenti dei corpi matrice.

Una caratteristica vantaggiosa delle punte in acciaio è che possono essere facilmente ricostruite più volte perché i taglienti usurati o danneggiati possono essere sostituiti abbastanza facilmente. Questo è un particolare vantaggio per gli operatori in ambienti di perforazione a basso costo.

Le punte da trapano in diamante policristallino (PDC) sono diverse dai coni a rulli in quanto sono corpi monoblocco senza parti in movimento. I taglienti fissi sminuzzano la roccia, quindi la punta è in grado di operare con velocità di rotazione più elevate in modo più efficiente nelle formazioni consolidate.
