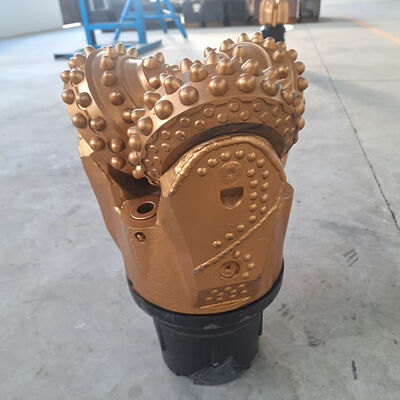

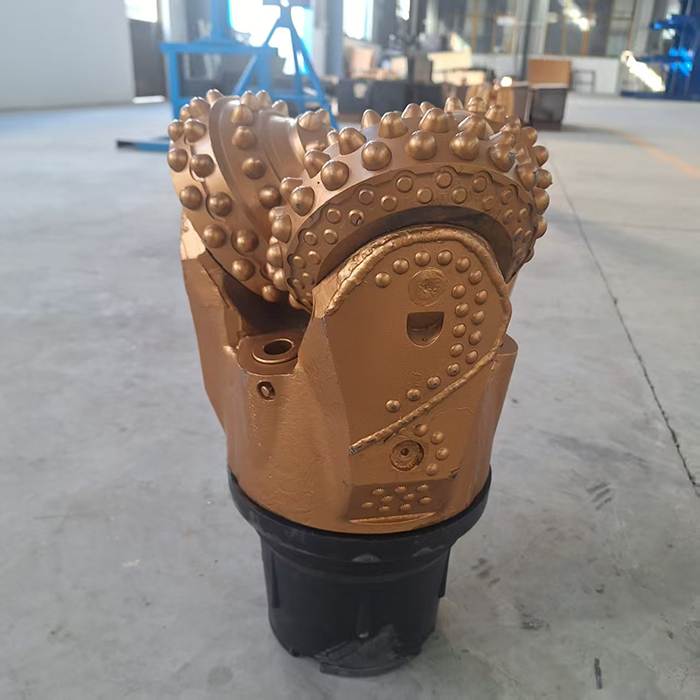

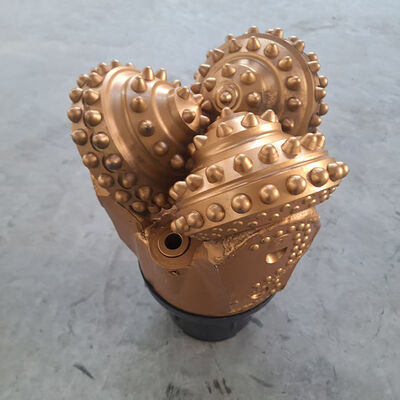

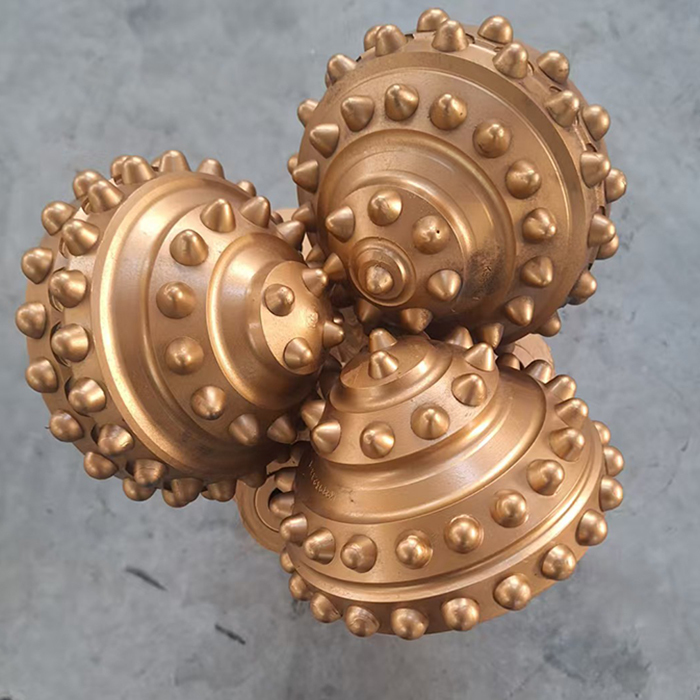

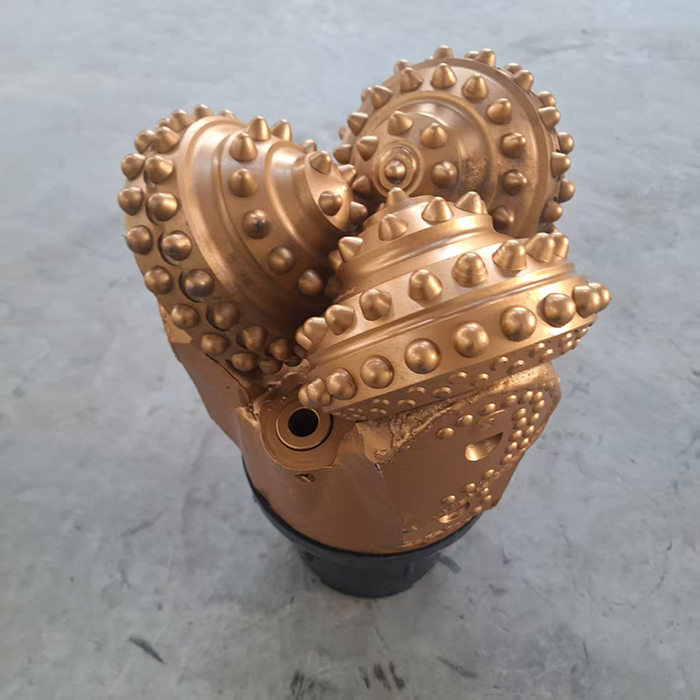

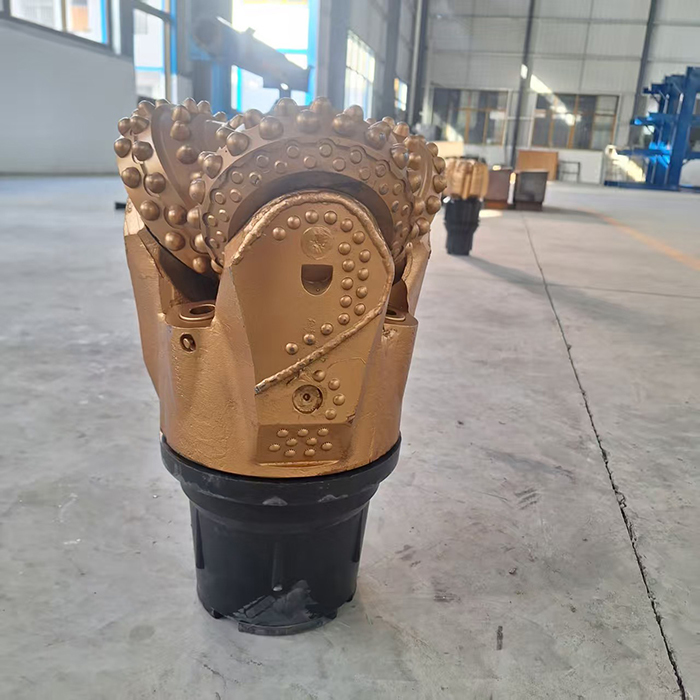

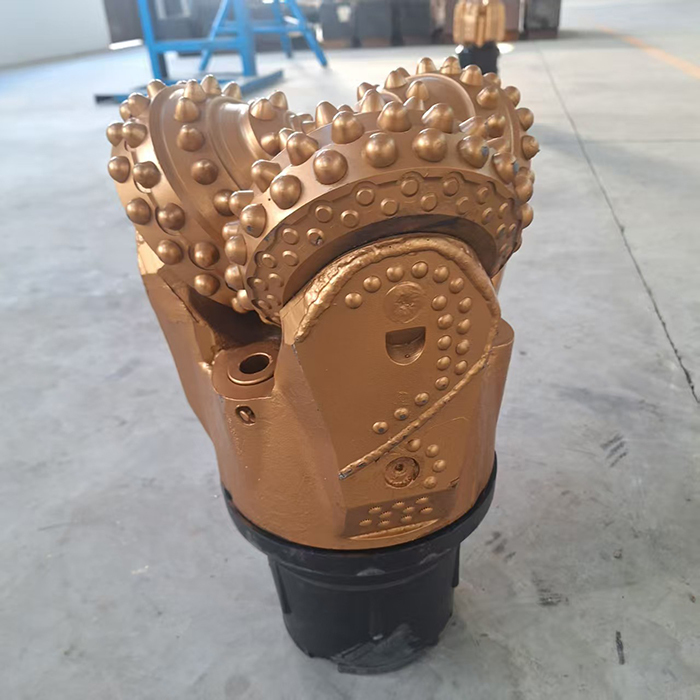

Punta da trapano triconica da 9-7/8" (250 mm) per estrazione di olio e acqua, pozzo di roccia
Dettagli
| Tipo | Tagliente triconico | Utilizzo | petrolio, gas, minig, perforazione, acqua |
|---|---|---|---|
| Materiale | Diamante, acciaio in lega, carburo di tungston | Tipo di macchina | Strumento di perforazione |
| Tipo di elaborazione | Forgiando, casting | Applicazione | Trapano roccioso di petrolio, mining, gas |
| Vantaggio | Alta efficienza, alta resistenza | Utilizzo | petrolio, miniere, gas |
| Dente | Tagliente del carburo di tungsteno | Tipo di cuscinetto | Scalpello a rulli sopportante sigillato |
| Evidenziare | Perforazione in tricone da 9-7/8 pollici,perforazione per l'estrazione di petrolio e acqua,Perforazione di pozzi di roccia da 250 mm |
||
Descrizione di prodotto
Punta Tricone per estrazione petrolifera, idrica e mineraria 9-7/8 " (250mm)
1. Descrizioni
Una punta tricone è uno strumento di perforazione per rocce dotato di inserti in carburo di tungsteno, progettato per l'uso in operazioni di pozzi petroliferi, idrici o di gas. Prodotto secondo le specifiche API, questo strumento è un prodotto certificato API.
Il carburo di tungsteno è un materiale eccezionalmente duro, secondo solo al diamante per durezza. Rispetto alle punte diamantate, le punte in carburo di tungsteno offrono una soluzione più conveniente.
Secondo gli standard API, una punta tricone è anche chiamata punta a cono rotante. È dotata di denti in carburo di tungsteno per tagliare le formazioni rocciose ed è classificata in due tipi:
- Punte con dente fresato in carburo di tungsteno (TC): Personalizzate per formazioni rocciose da tenere a molto tenere.
- Punte con inserti in carburo di tungsteno (TCI): Progettate per formazioni rocciose da medio-dure a dure.
Questo strumento di perforazione è ampiamente utilizzato nelle operazioni minerarie (incluse miniere di carbone, rame e metalli rari), pozzi d'acqua, pozzi petroliferi/gas e prospezioni geologiche.
2. Specifiche
| SPECIFICHE DELLA PUNTA | |
| Diametro: | 9-7/8 " (250,0 mm) |
| Tipo di corpo: | Corpo in acciaio |
| Tipo di dente: | Dente TCI |
| Cuscinetto: | Cuscinetto sigillato |
| Filettatura API Connessione API: | 6-5/8 API REG |
| CODICE IACD: | 537 |
| PARAMETRI OPERATIVI | |
| Peso (Kg): | 62 KGS |
| Intervallo RPM (rotativo): | 130-40 |
| Peso sulla punta (kN): | 156- 327 kN |
| Coppia di serraggio (KN): | 9,5- 12,2 KN |
3. Profilo e composizione della punta tricone
4. Tipi di cuscinetti
Esistono principalmente tre tipi di design dei cuscinetti utilizzati nelle punte di perforazione tricone:
- PUNTA A RULLI CON CUSCINETTO APERTO STANDARD:Su queste punte i coni ruotano liberamente. Questo tipo di punta ha una fila anteriore di cuscinetti a sfera e una fila posteriore di cuscinetti a rulli.
- PUNTE A RULLI CON CUSCINETTO SIGILLATOQueste punte hanno una guarnizione O-Ring con un serbatoio di grasso per il raffreddamento dei cuscinetti. Le guarnizioni agiscono come una barriera contro fango e detriti per proteggere i cuscinetti.
- PUNTE A RULLI CON CUSCINETTO A GIORNALEQueste punte sono raffreddate rigorosamente ad olio/grasso con cuscinetti di punta, guarnizione O-Ring e una pista per le massime prestazioni.
5. Domande
A cosa dobbiamo prestare attenzione nella scelta della punta tricone?
- Passaporto del codice IADC
- Opzioni dente TCI e dente in acciaio
- Inserti aggiuntivi in carburo di tungsteno sulle file di tallone
- Rivestimento in carburo di tungsteno sui corpi dei coni
- Inserti in carburo di tungsteno rivestiti di diamante sul calibro dei coni
- Inserti in carburo di tungsteno sul tallone delle gambe
- Ugello centrale aggiuntivo per la pulizia dei coni
La caratteristica tricone è che vengono forniti con il proprio passaporto come segue:
- Le specifiche dei coni
- Il timbro di qualità firmato dalla persona che ha realizzato e controllato la punta
- I parametri di perforazione raccomandati per ottenere le migliori prestazioni dalla punta:
- Peso della punta
- Velocità di rotazione
- Volume di lavaggio
6. Quale tipo di tricone dovresti scegliere?
Dipende dalla geologia in cui stai perforando e dai diametri del foro che stai perforando. L'International Association of Drilling Contractors (IADC) ha sviluppato un sistema a passi facile da usare per scegliere la punta tricone giusta per la tua geologia con caratteristiche aggiuntive come la protezione della punta per una maggiore durata di produzione e così via.
| Come l'API ha classificato il codice IADC della punta tricone? |
| Codici IADC - Cifre Le prime tre cifre classificano la punta in base alla formazione per cui è progettata e al design del cuscinetto/guarnizione utilizzato. |
|
Prima cifra 1, 2 e 3 designano le PUNTE CON DENTE IN ACCIAIO con 1 per formazioni tenere, 2 per medie e 3 per dure. |
| 4, 5, 6, 7 e 8 designano le PUNTE CON INSERTO IN CARBURI DI TUNGSTENO per diverse durezze di formazione, con 4 che indica la più tenera e 8 la più dura. |
|
Seconda cifra 1, 2, 3 e 4 sono ulteriori suddivisioni della formazione, con 1 che indica la più tenera e 4 la più dura. |
|
Terza cifra Questa cifra classificherà la punta in base al tipo di cuscinetto/guarnizione come segue: |
| Punta a rulli con cuscinetto aperto standard Punta a rulli con cuscinetto aperto standard, |
|
raffreddato ad aria Punta a rulli con cuscinetto aperto standard con protezione del calibro definita come inserti in carburo nel tallone del cono Rullo sigillato punta a rulli con cuscinetto sigillato Punta a rulli con cuscinetto a giornale sigillato Cuscinetto a giornale sigillato punta con cuscinetto a giornale sigillato e protezione del calibro. |
|
Quarta cifra I seguenti codici letterali vengono utilizzati nella quarta posizione della cifra per indicare caratteristiche aggiuntive: A. Applicazione ad aria R. Saldature rinforzate C. Getto centrale S. Dente in acciaio standard D. Controllo della deviazione X. Inserto a scalpello E. Getto esteso Y. Inserto conico G. Protezione extra del calibro Z. Altra forma di inserto J. Deviazione del getto |
