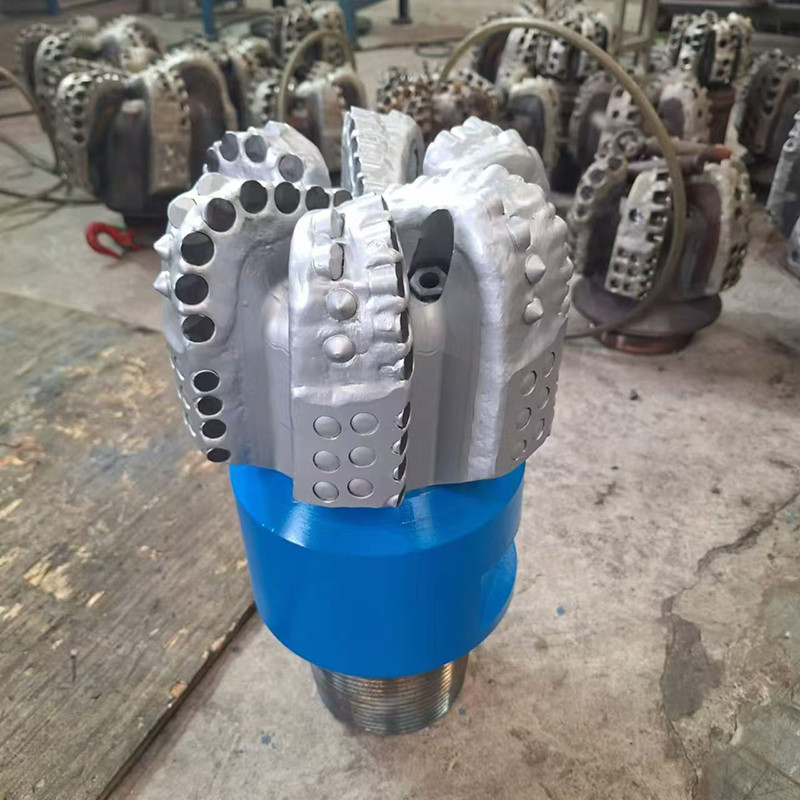

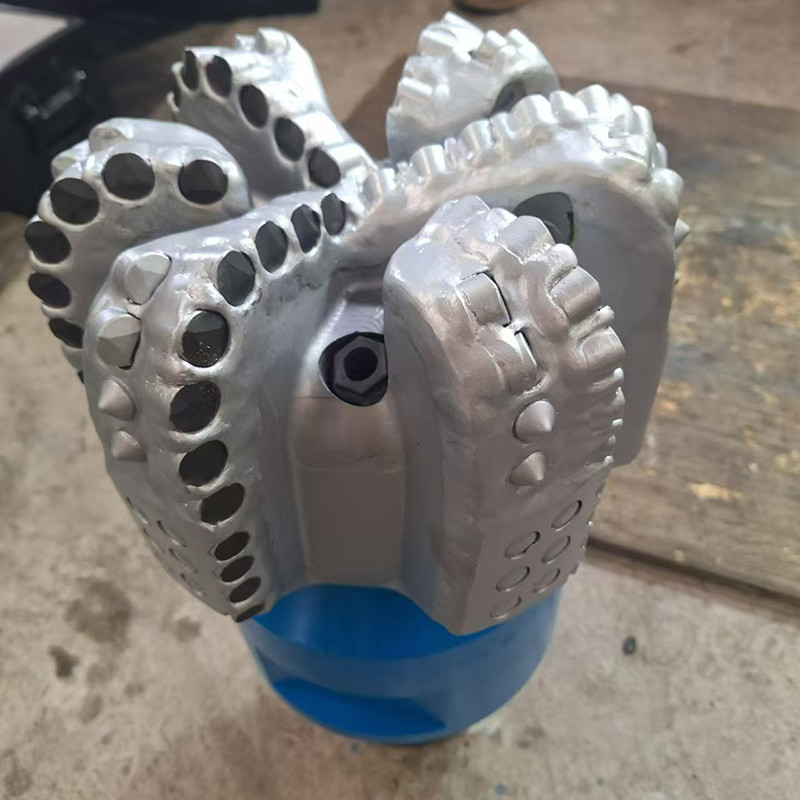

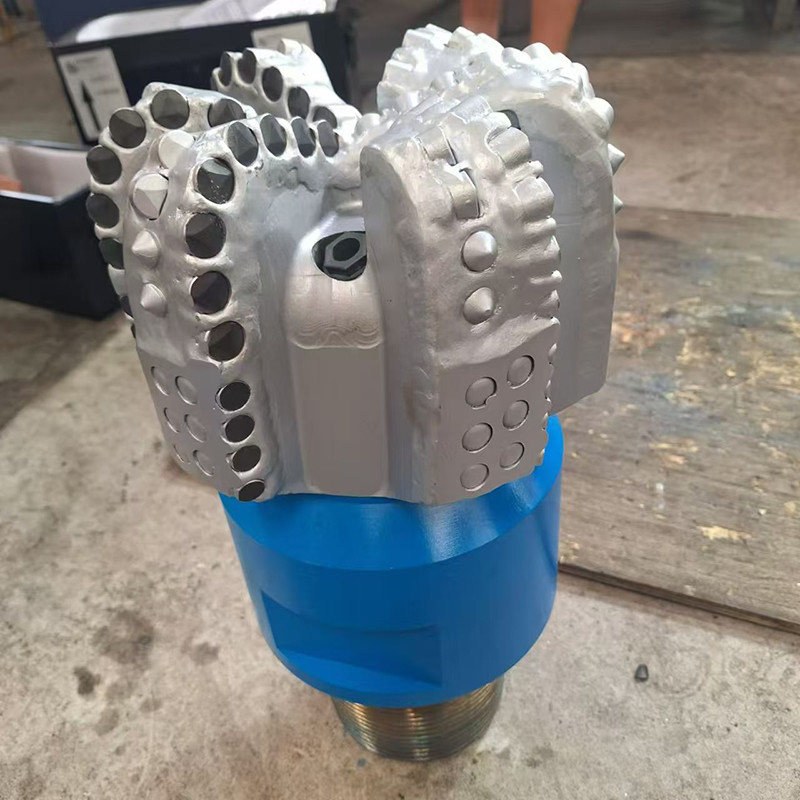

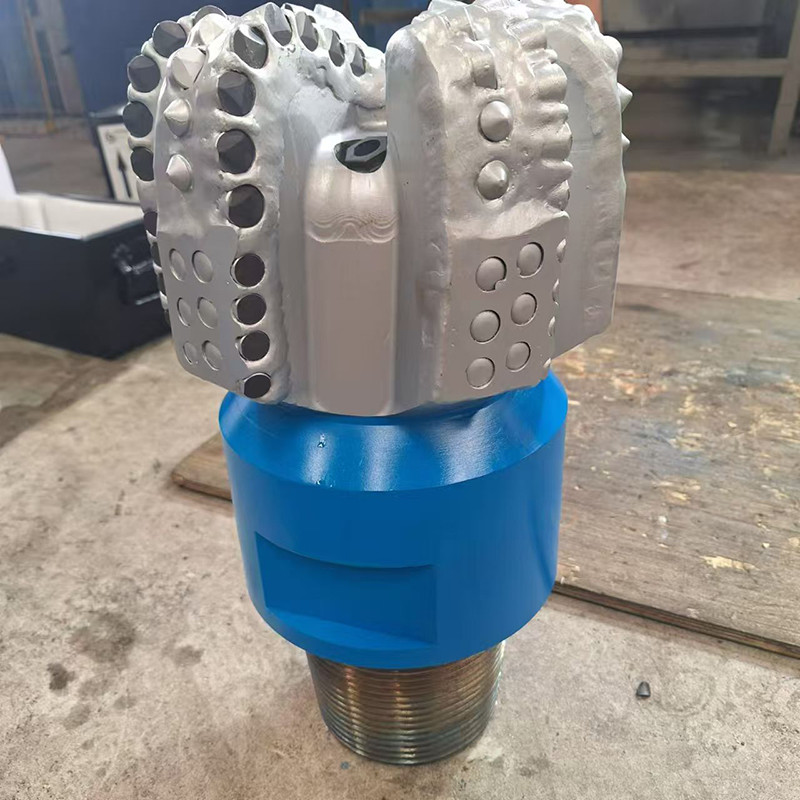

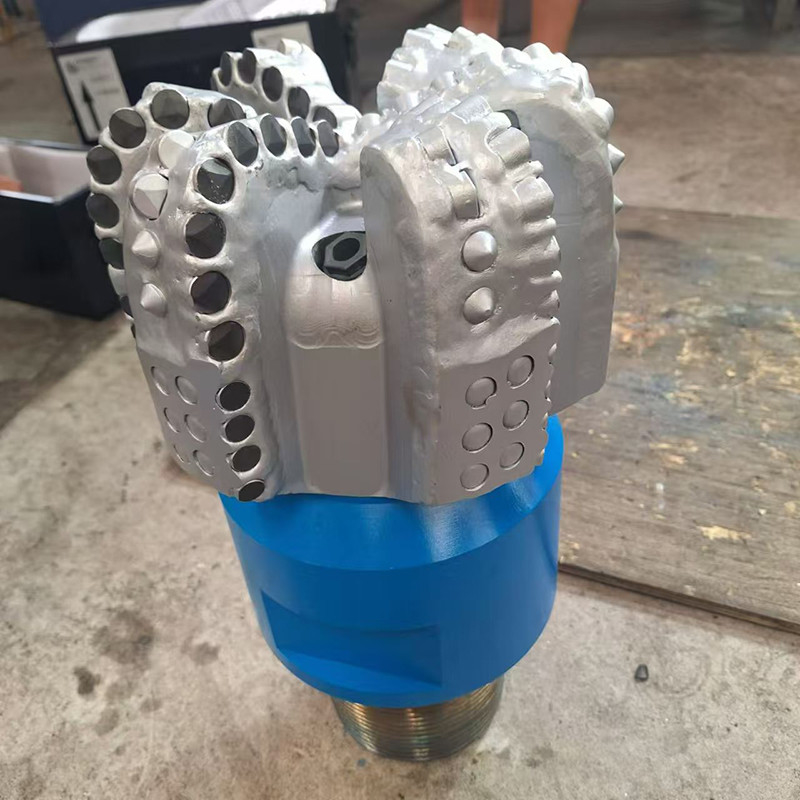

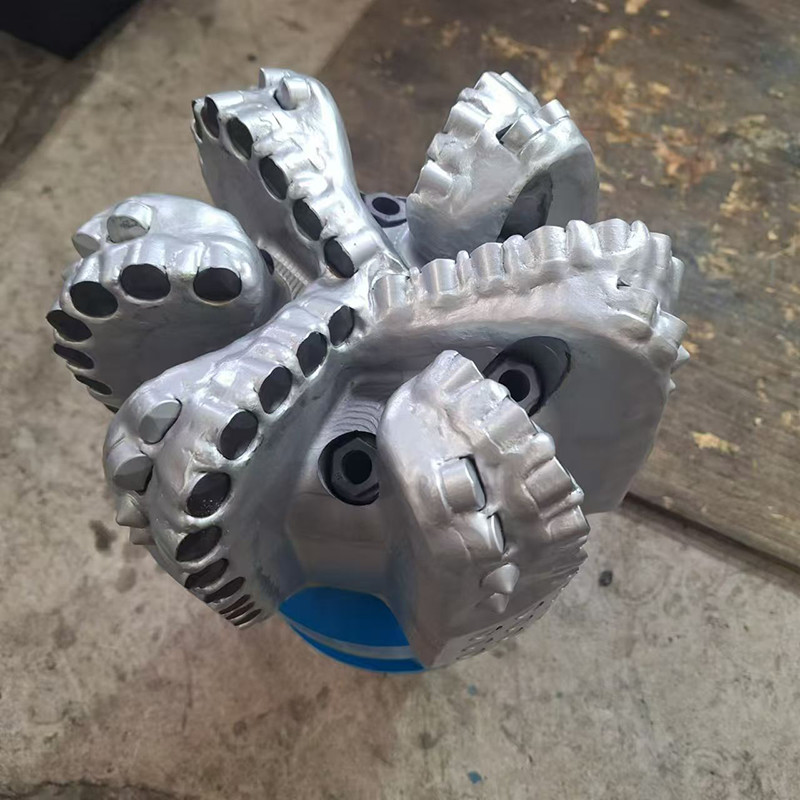

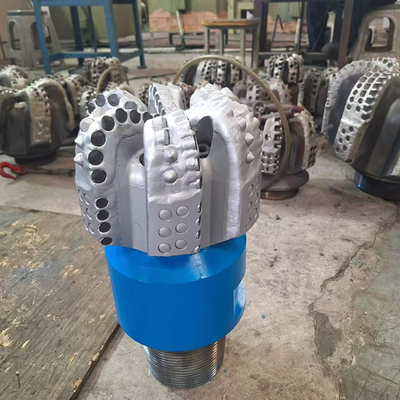

Perforazione di pozzi di roccia di diamanti 9 1/2 " PDC Perforazione di petrolio

Perforazione petrolifera di roccia 9 1/2 " PDC Perforazione di diamanti

1. Descrizioni:

In aggiunta alle loro caratteristiche fondamentali, innovazioni di progettazione e applicazioni di vasta portata,Le trappole PDC presentano anche diverse altre caratteristiche chiave che contribuiscono alle loro prestazioni e efficacia complessive nel settore delle trivellazioni.

- Sì.Caratteristiche di prestazione migliorate- - -

• - Sì.Resistenza al calore: I tagliatori PDC sono progettati per resistere alle alte temperature generate durante le operazioni di perforazione, garantendo prestazioni costanti e riducendo al minimo il rischio di guasto del tagliatore.

• - Sì.Assorbimento dello shock: La progettazione unica dei trapano PDC consente loro di assorbire e dissipare gli urti e le vibrazioni generati durante la perforazione, riducendo l'usura del trapano e prolungandone la durata.

• - Sì.Personalizzabilità- - -Le trivelle PDC possono essere adattate a condizioni di perforazione specifiche e formazioni rocciose, con variazioni di taglio, forma e disposizione per ottimizzare l'efficienza e le prestazioni di perforazione.

2. Specifica del bit PDC:

I bit PDC dell'industria petrolifera e del gas prendono il nome dai compatti di diamanti policristallini utilizzati per la loro struttura di taglio.Una trivella PDC è una trivella dotata di tagliatori industriali per diamanti invece di denti metallici induriti.

3. Profilo della trivella PDC

La perforazione PDC (Polycrystalline Diamond Compact) è progettata, servendo da base per l'analisi, la progettazione e la selezione di perforazioni PDC idonee.struttura di taglio, tipo di taglio PDC, geometria del corpo del bit e sistema idraulico.

Le trivelle PDC utilizzano per la trivellazione un taglio di roccia e sono costituite da quattro parti principali: tagliatori, struttura di taglio, lame e corpo della trivella.

• - Sì.Macchine da taglio- - -Tipicamente cilindrica, con uno strato sottile di diamanti sintetici depositati su un substrato di carburo di tungsteno.l'integrità della forma del taglio è cruciale per garantire che il bit funzioni in modo affidabile in base alla sua struttura di taglio geometrica 3D progettata.

• - Sì.Struttura di taglio- - -Sebbene apparentemente semplice, è spesso la parte più complessa della progettazione del trapano PDC.Ogni riga è posizionata lungo la parte superiore delle lame, sporgente verso il basso, sostiene la struttura di taglio e la mantiene in posizione, collegando efficacemente la struttura di taglio all'estremità della corda di trivellazione.Tra le lame ci sono flauti a chip., che servono da canali per il fluido di perforazione per allontanare i tagli di perforazione dalla superficie del bit mentre il foro viene perforato.

• - Sì.Fabbricazione a partire da:- - -Le lame lunghe e le lame corte sono disposte a coppie e scaglionate lungo la direzione radiale della trivella.Il design delle lame e la loro disposizione svolgono un ruolo fondamentale nelle prestazioni del bit.

• - Sì.Corpo del morso- Sì.: può essere classificato in corpo di matrice e corpo in acciaio.

Quattro.Tagliatrici PDC per trapano

I tagliatori in diamante composito policristallino (PDC) sono il principale punto di contatto per una trivella.

I tagliatori PDC sono esposti a un sacco di riscaldamento e raffreddamento nel pozzo, un ambiente molto impegnativo.

I tagliatori PDC che hanno una minore degradazione termica e una maggiore stabilità termica generalmente raggiungono un ROP più elevato e una maggiore resistenza all'usura.

5. PDC borriera ugelli

Gli ugelli PDC Drill bit aiutano a ripulire l'area di taglio e a raffreddare i tagliatori PDC (Polycrystalline Diamond Composite).

L'effettivo posizionamento di questi ugelli e l'angolo in cui sono posizionati svolgono un ruolo fondamentale per l'efficienza del trapano.

I canali di fluido completano anche il posizionamento dell'ugello per migliorare la pulizia delle talee.

6. Bits PDC del corpo in acciaio

Il corpo in acciaio del PDC Bit è l'opposto del corpo in matrice, in grado di resistere a carichi di grande impatto, ma più morbido e privo di caratteristiche di protezione.La resistenza e la duttilità dell'acciaio conferiscono ai corpi in acciaio un'elevata resistenza agli urti.

I corpi in acciaio sono notevolmente più resistenti dei corpi in matrice.

Una caratteristica vantaggiosa dei pezzi in acciaio è che possono essere facilmente ricostruiti più volte perché i tagliatori usurati o danneggiati possono essere sostituiti piuttosto facilmente.Questo è un vantaggio particolare per gli operatori in ambienti di perforazione a basso costo.

Le trivelle a diamante policristallino (PDC) sono diverse dai coni a rulli in quanto sono corpi a pezzo unico senza parti mobili.Quindi il bit è in grado di operare con velocità di rotazione più elevate in modo più efficiente in formazioni consolidate.
