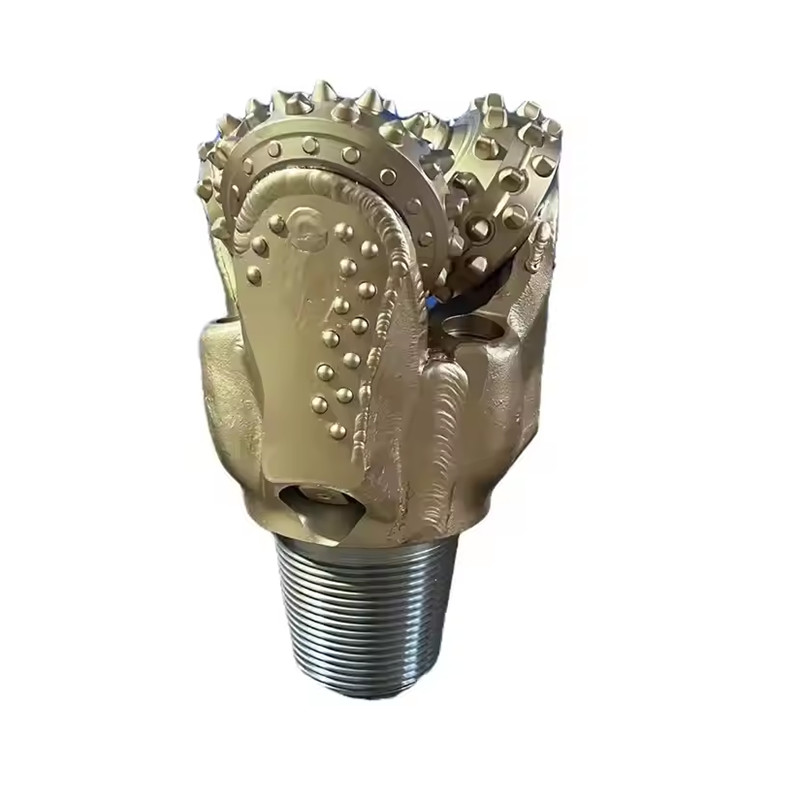

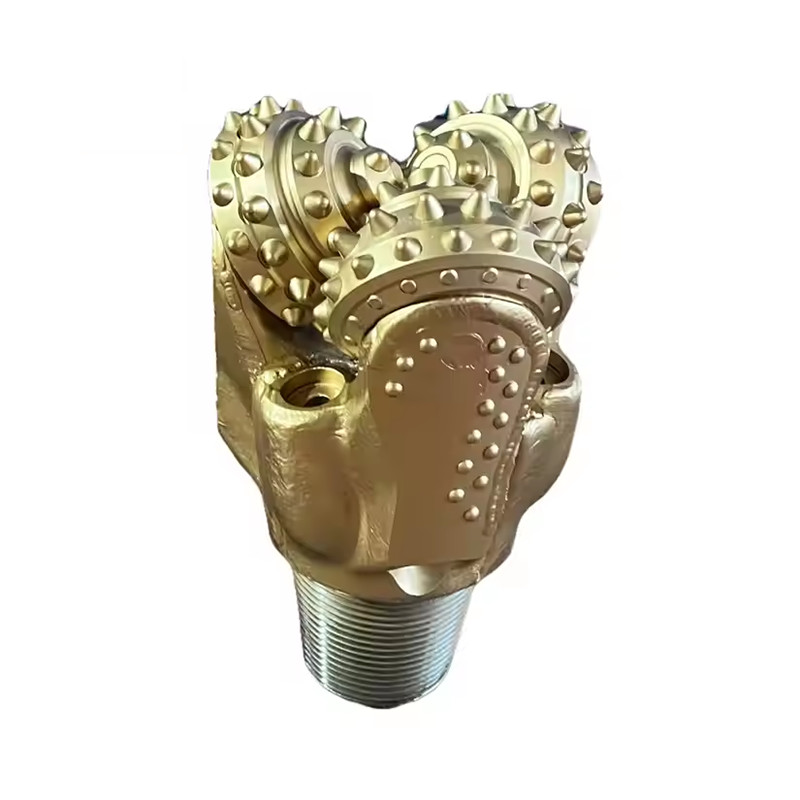

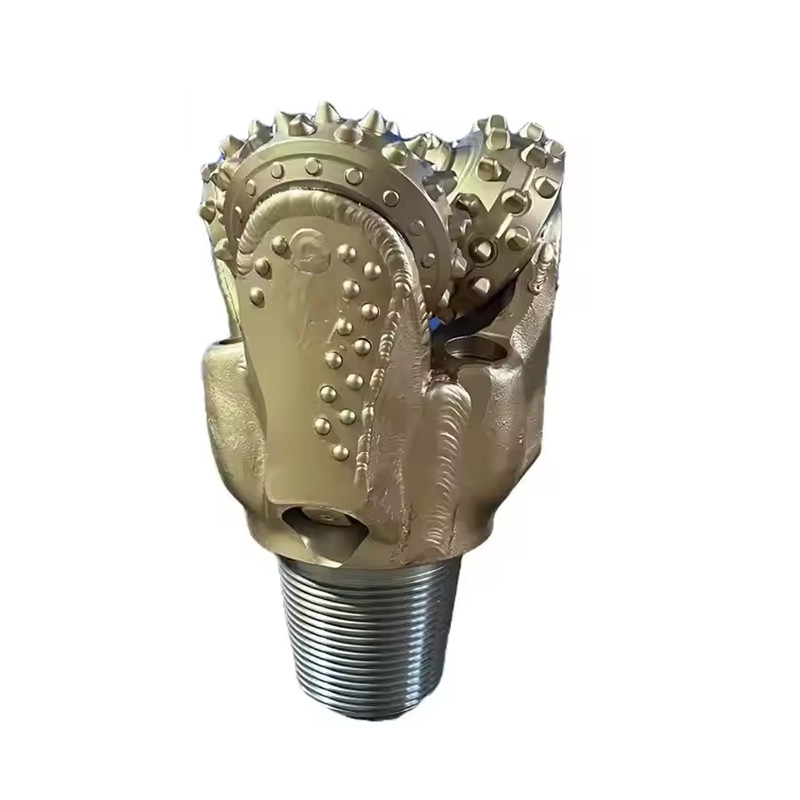

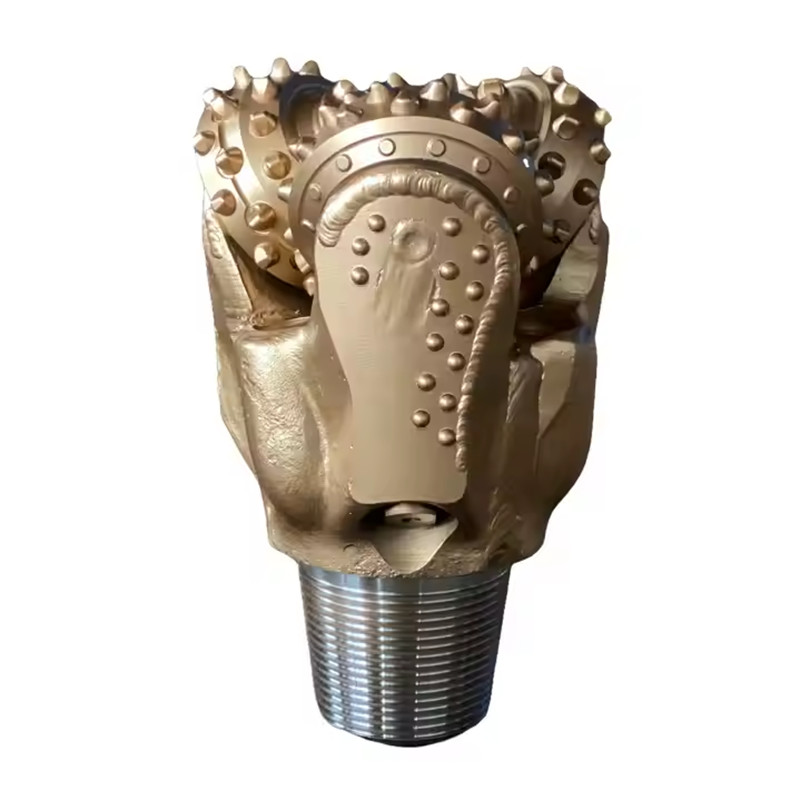

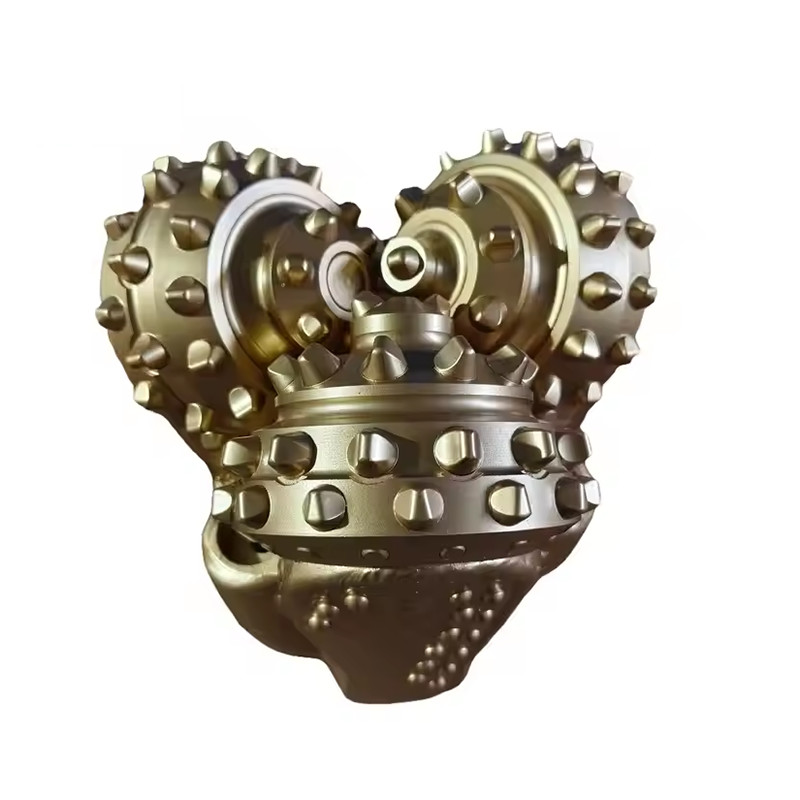

Punta Triconica per Petrolio, Gas e Acqua, Punte a Rulli Conici

Descrizione

Una punta triconica è un componente essenziale del gruppo fondo foro utilizzato nelle operazioni di perforazione. Questa punta di perforazione meccanica utilizza il movimento rotatorio e l'attrito meccanico generato dai suoi denti per rimuovere la superficie rocciosa durante la perforazione. Il suo scopo è quello di sfruttare l'energia della catena di perforazione rotante e dell'alimentazione del fango, applicando efficacemente questa forza per facilitare l'approfondimento del pozzo.

Specifiche :

Applicazioni

• Indagine geotecnica
• Esplorazione mineraria e sondaggio
• Strumentazione geotecnica
• Geofisica

Il tipo di punta triconica che scegli dipende dalla geologia in cui stai perforando e dai diametri del foro che stai perforando. L'International Association of Drilling Contractors (IADC) ha sviluppato un sistema a passi di facile utilizzo per scegliere la punta triconica giusta per la tua geologia con caratteristiche aggiuntive come la protezione della punta per una maggiore durata di produzione.

Tipi di cuscinetti
Esistono principalmente tre tipi di design dei cuscinetti utilizzati nelle punte di perforazione triconiche:

• PUNTA A RULLI CON CUSCINETTO APERTO STANDARD:
Su queste punte i coni ruotano liberamente. Questo tipo di punta ha una fila anteriore di cuscinetti a sfere e una fila posteriore di cuscinetti a rulli.
• PUNTE A RULLI CON CUSCINETTO SIGILLATO
Queste punte hanno una guarnizione O-Ring con un serbatoio di grasso per il raffreddamento dei cuscinetti. Le guarnizioni agiscono come una barriera contro fango e detriti per proteggere i cuscinetti
• PUNTE A RULLI CON CUSCINETTO A PERNO
Queste punte sono raffreddate esclusivamente a olio/grasso con cuscinetti di punta, guarnizione O-Ring e una pista per le massime prestazioni.


Codici IADC

I codici IADC rendono più facile descrivere quale tipo di punta per roccia è richiesto.
Le prime tre cifre classificano la punta in base alla formazione per cui è progettata e al design del cuscinetto/guarnizione utilizzato.
1, 2 e 3 designano PUNTE CON DENTI IN ACCIAIO con 1 per formazioni morbide, 2 per medie e 3 per dure.
I codici 4, 5, 6, 7 e 8 designano PUNTE CON INSERTI IN CARBURI DI TUNGSTENO per diverse durezze di formazione, con 4 che indica la più morbida e 8 la più dura


Tipi di formazione
Di seguito viene mostrata la formazione tipica e il suo riferimento IADC
1 e 4 Formazioni morbide con strati appiccicosi e bassa resistenza alla compressione, come argilla, marne.

1 e 4 Formazioni morbide con bassa resistenza alla compressione come marna, sale, anidrite e argilla.

5 Formazioni da morbide a medie con bassa resistenza alla compressione e interstratificate con strati duri, come sabbie, argilla e gesso.

2 o 6 Formazioni dense da medie a dure con resistenza alla compressione da alta a molto alta, ma con strati non abrasivi o poco abrasivi, come argille, argilliti, arenarie, calcari, dolomie e anidriti.

3 o 7 Formazioni dure e dense con resistenza alla compressione molto alta e alcuni strati abrasivi, come siltiti, arenarie e argilliti.

8 Formazioni estremamente dure e abrasive come quarzite e roccia vulcanica.


Codici IADC - Cifre Le prime tre cifre classificano la punta in base alla formazione per cui è progettata e al design del cuscinetto/guarnizione utilizzato.

Prima cifra 1, 2 e 3 designano PUNTE CON DENTI IN ACCIAIO con 1 per formazioni morbide, 2 per medie e 3 per dure.
4, 5, 6, 7 e 8 designano CARBURO DI TUNGSTENO PUNTE CON INSERTI per diverse durezze di formazione, con 4 che indica la più morbida e 8 la più dura.

Seconda cifra 1, 2, 3 e 4 sono ulteriori suddivisioni di formazione con 1 che indica la più morbida e 4 la più dura.

Terza cifra Questa cifra classificherà la punta in base al tipo di cuscinetto/guarnizione come segue:
Punta a rulli con cuscinetto aperto standard Punta a rulli con cuscinetto aperto standard,
raffreddata ad aria Punta a rulli con cuscinetto aperto standard con protezione del diametro definita come inserti in carburo nel tallone del cono Punta a rulli con cuscinetto sigillato Punta a rulli con cuscinetto sigillato con protezione del diametro Punta a rulli con cuscinetto sigillato con perno Punta a rulli con cuscinetto sigillato con perno con protezione del diametro.

Quarta cifra I seguenti codici letterali vengono utilizzati nella posizione della quarta cifra per indicare caratteristiche aggiuntive: A. Applicazione ad aria R. Saldature rinforzate C. Getto centrale S. Dente in acciaio standard D. Controllo deviazione X. Inserto a scalpello E. Getto esteso Y. Inserto conico G. Protezione extra del diametro Z. Altra forma di inserto J. Deviazione del getto
