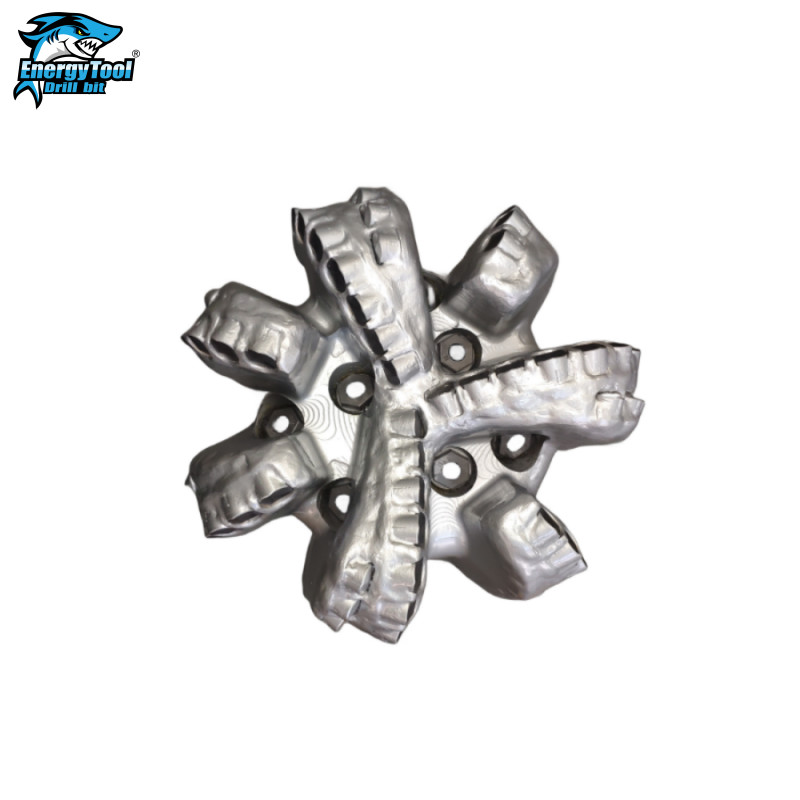

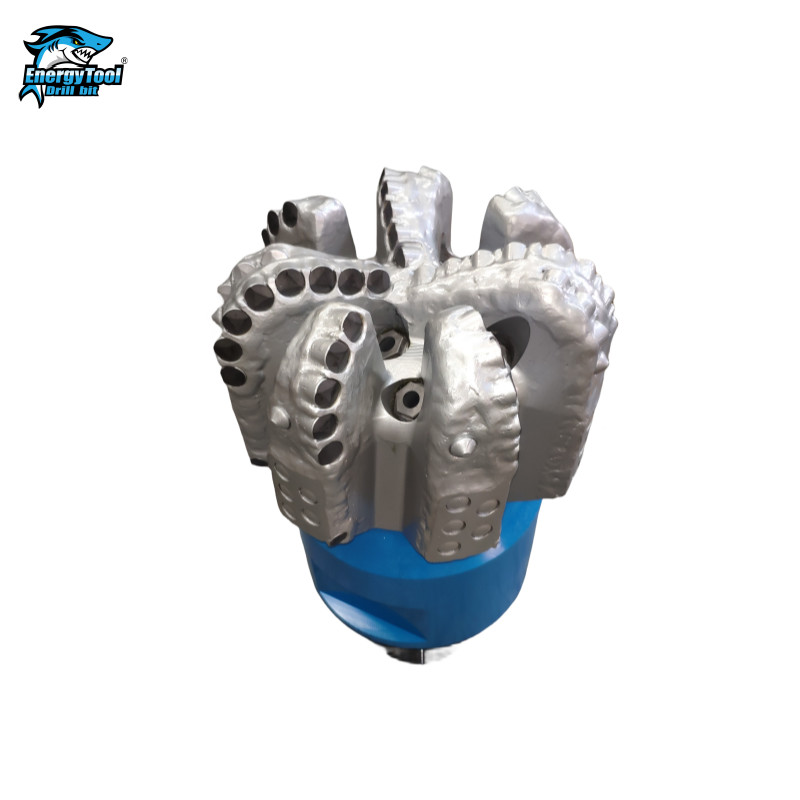

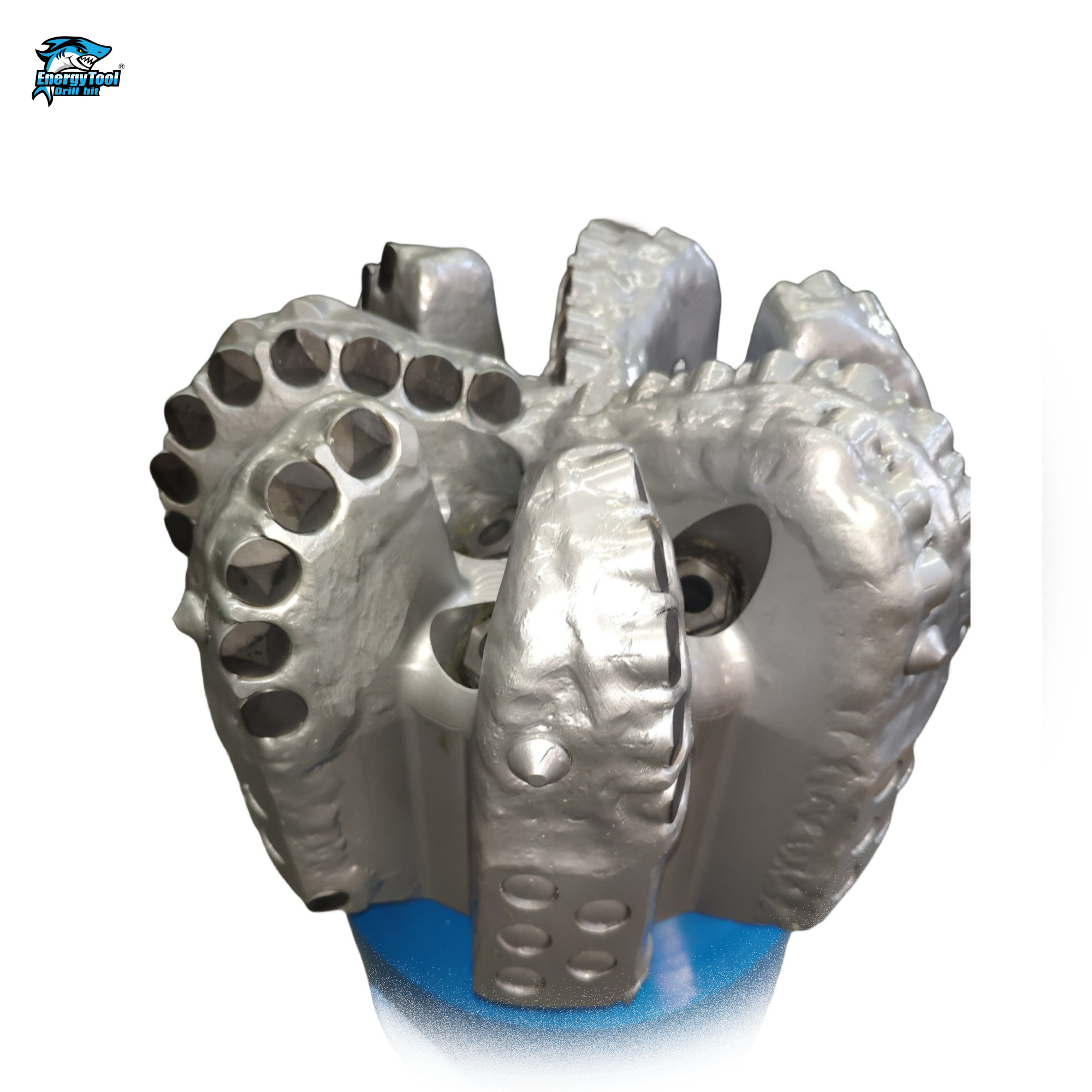

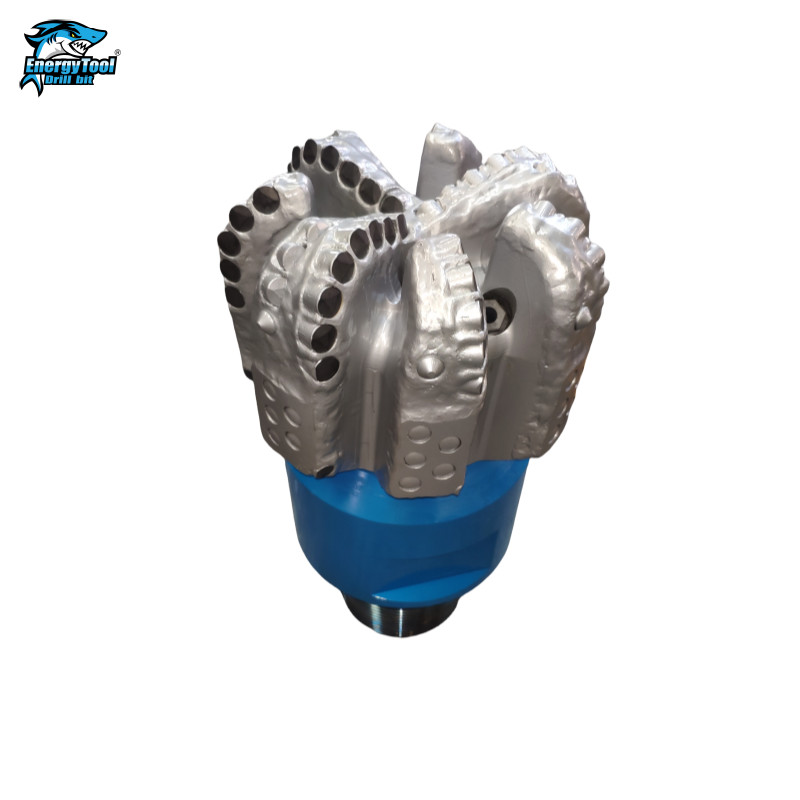

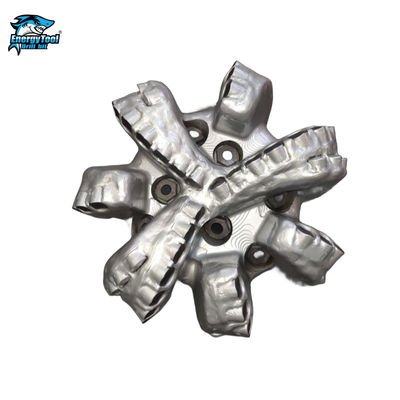

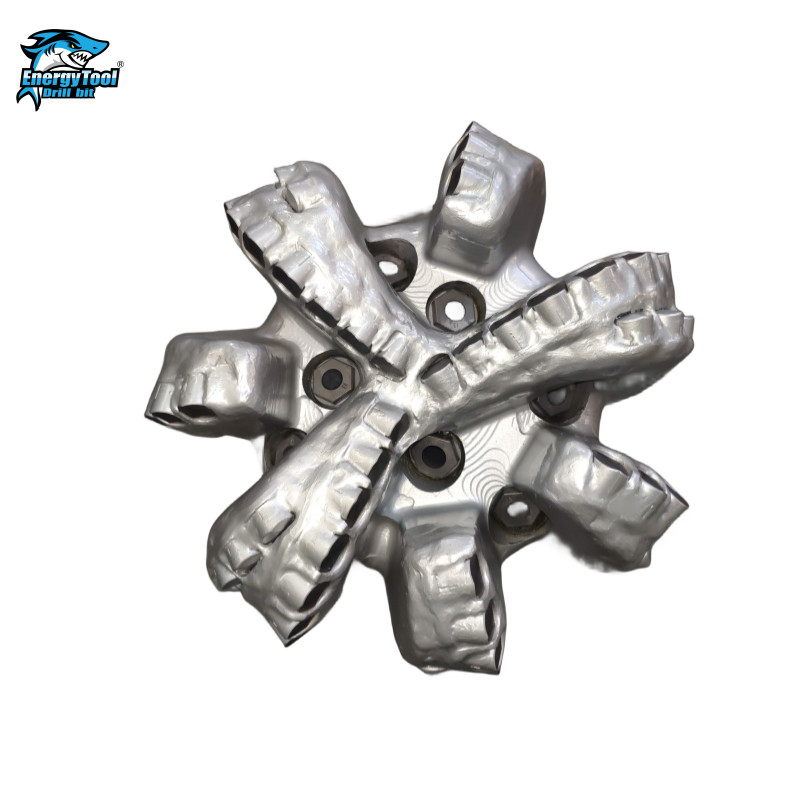

API 7-1 Fabbrica PDC Corpo in acciaio Hard Rock Drill Bit

Descrizioni:

Secondo l'International Association of Drilling Contractors (IADC), la classificazione del bit di taglio fisso è composta da quattro caratteri che designano:

• Materiale del corpo
• Densità di taglio
• Dimensione o tipo del taglio
• Profil di bit

. Profil di bit

.Tagliatrici PDC per trapano

Le macchine per il taglio del composito di diamanti policristallini (PDC) sono lepunto di contatto principale per una trivella. Le trivelle PDC rimuovono la roccia principalmente mediante taglio.

I tagliatori PDC sono esposti a un sacco di riscaldamento e raffreddamento nel pozzo, un ambiente molto impegnativo.

I tagliatori PDC che hanno una minore degradazione termica e una maggiore stabilità termica generalmente raggiungono un ROP più elevato e una maggiore resistenza all'usura.

. Fuse di trivellazione

Gli ugelli di trivellazione aiutano a ripulire l'area di taglio e a raffreddare i tagliatori in composito di diamanti policristallini (PDC).

L'effettivo posizionamento di questi ugelli e l'angolo in cui sono posizionati svolgono un ruolo fondamentale per l'efficienza del trapano.

I canali fluidi completano anche il posizionamento dell'ugello per migliorare la pulizia delle talee.

. Bits PDC del corpo in acciaio

Il corpo in acciaio è l'opposto del corpo in matrice: può resistere a carichi di grande impatto, ma è più morbido e manca di caratteristiche di protezione.La resistenza e la duttilità dell'acciaio conferiscono ai corpi in acciaio un'elevata resistenza agli urti.

I corpi in acciaio sono notevolmente più resistenti dei corpi in matrice.

Una caratteristica vantaggiosa dei pezzi in acciaio è che possono essere facilmente ricostruiti più volte perché i tagliatori usurati o danneggiati possono essere sostituiti piuttosto facilmente.Questo è un vantaggio particolare per gli operatori in ambienti di perforazione a basso costo.

Le trivelle a diamante policristallino (PDC) sono diverse dai coni a rulli in quanto costituiscono un corpo in un pezzo senza parti mobili.Quindi il bit è in grado di operare con velocità di rotazione più elevate in modo più efficiente in formazioni consolidate.
