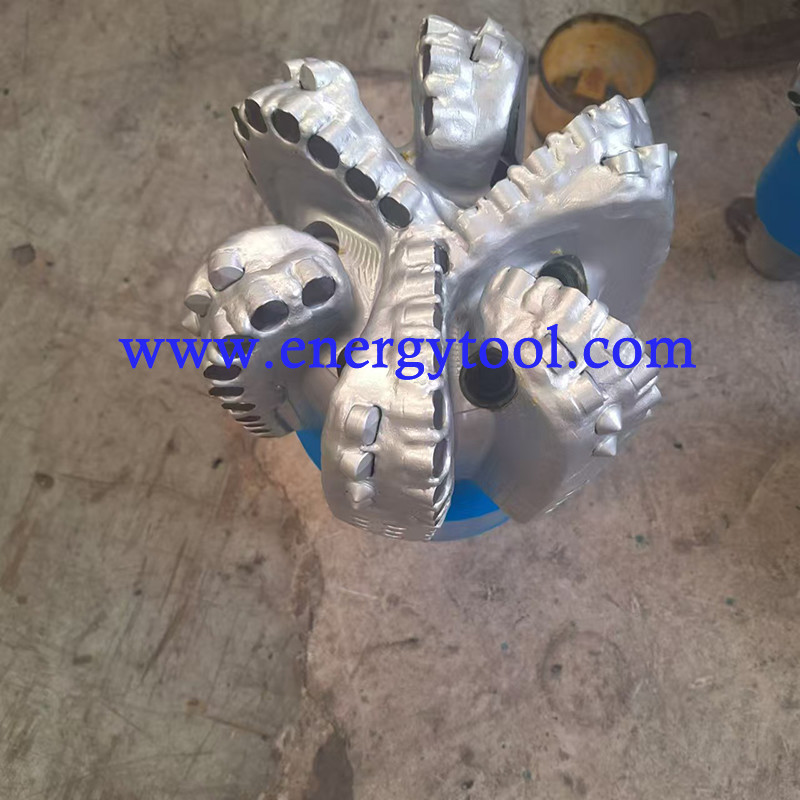

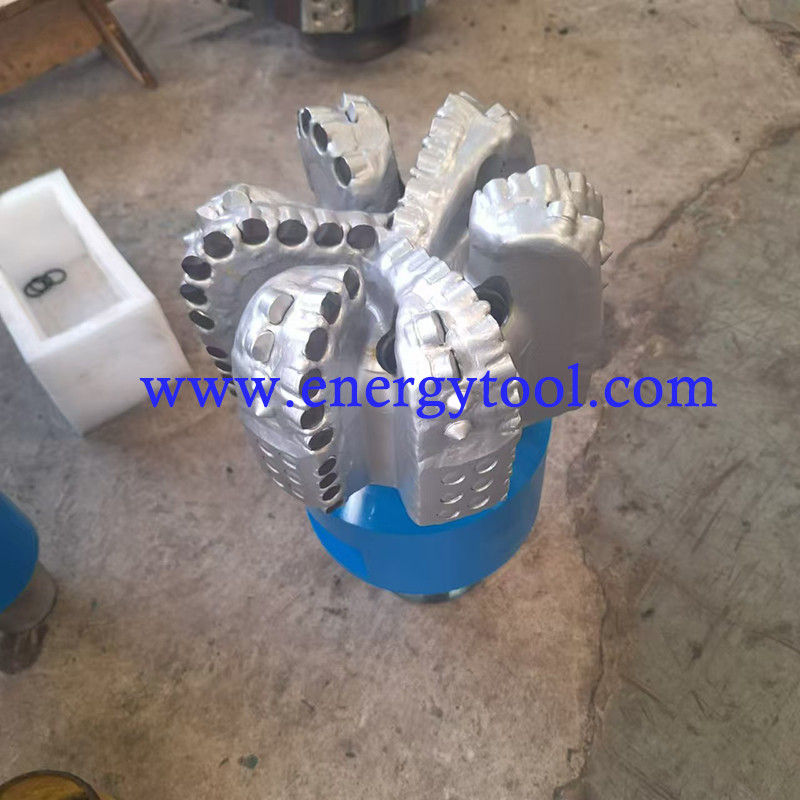

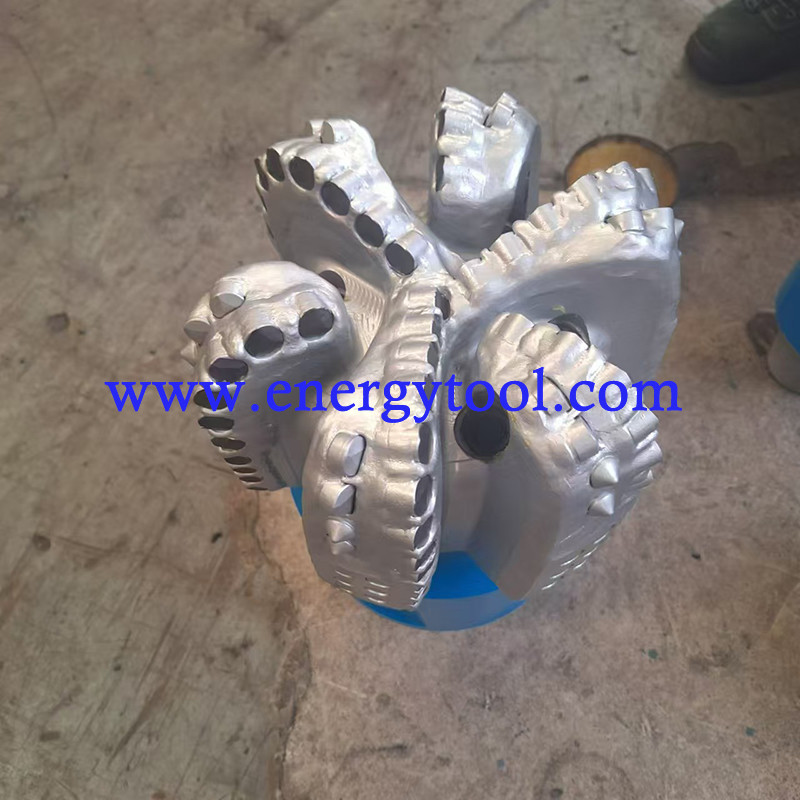

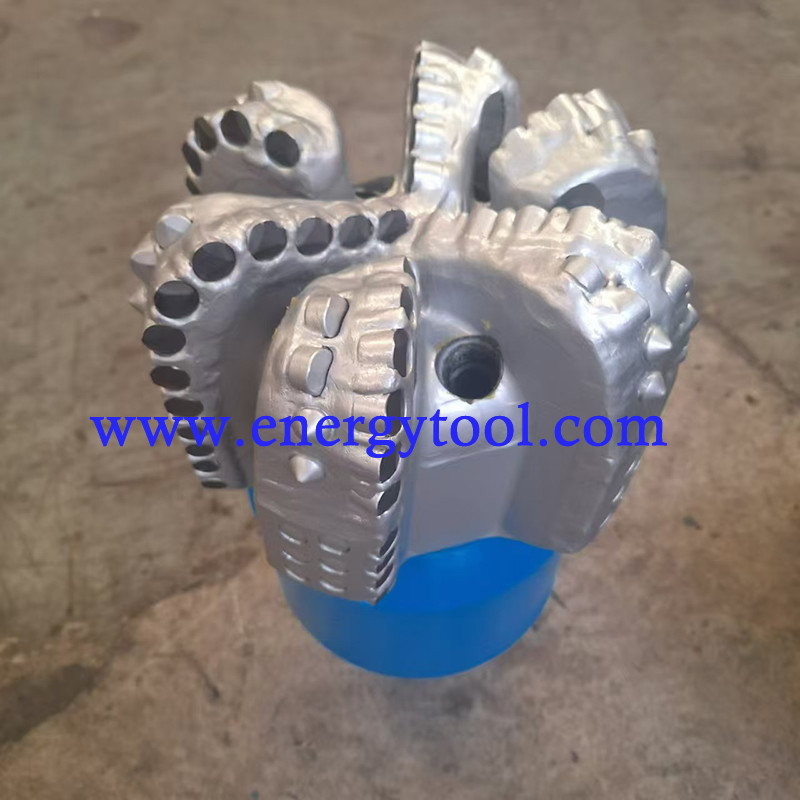

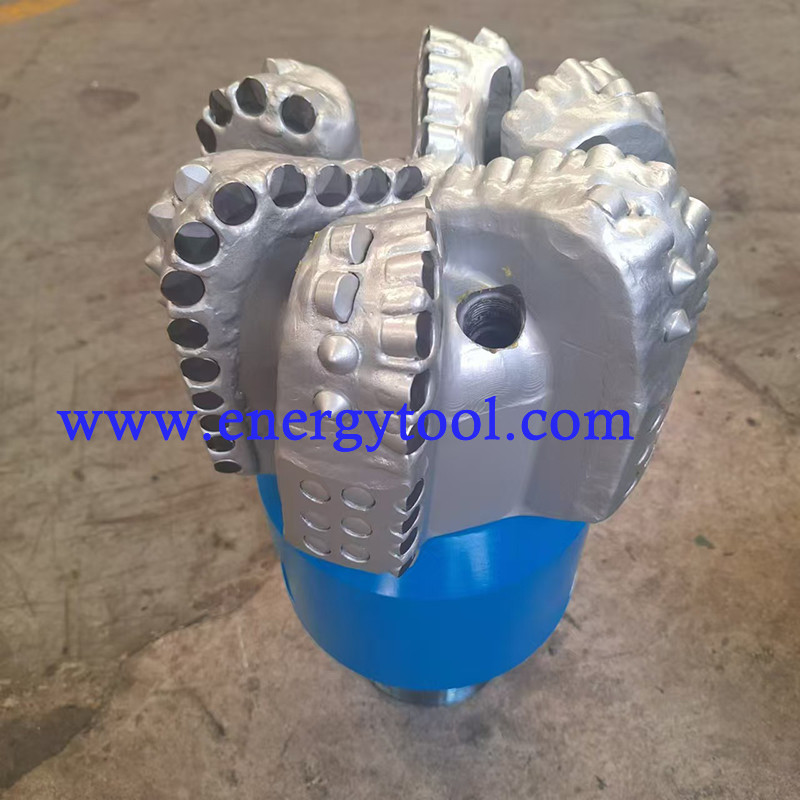

Hard Rock - Punta per trapano PDC diamantata da 8,5 pollici per pozzi di perforazione petrolifera

Punta da trapano PDC da 5-1/2" Diamond per punta da perforazione di pozzi petroliferi

1. Descrizioni:

  La punta PDC Diamond  sfrutta la potenza della tecnologia "Polycrystalline Diamond Compact" (PDC). Questo materiale diamantato avanzato rivoluziona l'efficienza e la longevità delle punte da trapano nelle operazioni di perforazione petrolifera.


La punta da perforazione S616 PDC è un esempio di eccellenza come utensile a testa fissa che opera senza problemi come un'entità unificata, garantendo prestazioni costanti e affidabili durante gli sforzi di perforazione.

Nella selezione di una punta da trapano PDC, considerazioni chiave come la densità dei taglienti, le dimensioni, il profilo della punta e il tipo di lama sono fattori fondamentali che influenzano le prestazioni in diverse condizioni di perforazione.

La nostra gamma di punte PDC aderisce rigorosamente agli standard API, garantendo una compatibilità senza soluzione di continuità con le operazioni di perforazione. Queste punte sono disponibili in dimensioni che vanno da 3 a 22 pollici con 3-9 lame, offrendo varie classificazioni di taglienti su misura per esigenze e budget specifici.

2. Specifiche:


Le punte PDC come la S616 o la M616 sono specificate con un corpo in acciaio o matrice a 6 lame e un tagliente principale da 16 mm. Il codice IADC indica se la punta è adatta per formazioni dure, morbide o con profilo specifico, fornendo ulteriori informazioni.
Quindi l'IADC 323 ha un significato diverso per la punta da trapano PDC.





3. Profilo della punta da trapano PDC




4. Taglienti PDC per punte da trapano


Al centro di una punta da trapano ci sono i taglienti in composito di diamante policristallino (PDC), che interagiscono direttamente con la roccia, utilizzando principalmente l'azione di taglio per la rimozione. Nell'ambiente impegnativo di un pozzo, i taglienti PDC subiscono frequenti cicli di riscaldamento e raffreddamento, che pongono sfide significative.
I taglienti PDC con una migliore stabilità termica e una ridotta degradazione termica tendono a funzionare meglio, con conseguente aumento dei tassi di penetrazione (ROP) e una migliore resistenza all'usura. L'ottimizzazione di questi taglienti è quindi fondamentale per massimizzare l'efficienza.

5. Ugelli per punte da trapano PDC


Gli ugelli per punte da trapano PDC aiutano a liberare l'area di taglio e a raffreddare i taglienti in composito di diamante policristallino (PDC).
L'efficace posizionamento di questi ugelli insieme all'angolo in cui sono impostati gioca un ruolo fondamentale sull'efficienza della punta da trapano.
I canali dei fluidi completano anche il posizionamento degli ugelli per migliorare la rimozione dei detriti.




6. Punte PDC con corpo in acciaio


Il corpo in acciaio della punta PDC è l'opposto del corpo a matrice. Può resistere a carichi ad alto impatto, ma è più morbido e privo di caratteristiche protettive. La resistenza e la duttilità dell'acciaio conferiscono ai corpi delle punte in acciaio un'elevata resistenza agli urti.
I corpi in acciaio sono notevolmente più resistenti dei corpi a matrice.
Una caratteristica vantaggiosa delle punte in acciaio è che possono essere facilmente ricostruite più volte perché i taglienti usurati o danneggiati possono essere sostituiti abbastanza facilmente. Questo è un particolare vantaggio per gli operatori in ambienti di perforazione a basso costo.

Capacità dei materiali e standard di riferimento




I materiali in acciaio della punta da trapano PDC sono acciaio strutturale legato AISI 4145H.

‌Acciaio strutturale legato AISI 4145H‌: Questo è un acciaio specificamente utilizzato per gli utensili di perforazione petrolifera, in particolare per la produzione di tubi di perforazione per impieghi gravosi. L'acciaio AISI 4145H ha una buona resistenza all'usura e tenacità, può resistere ad alta pressione e ad alte temperature ed è adatto per operazioni di perforazione di pozzi profondi e ultraprofondi‌45.

Composizione del materiale:
