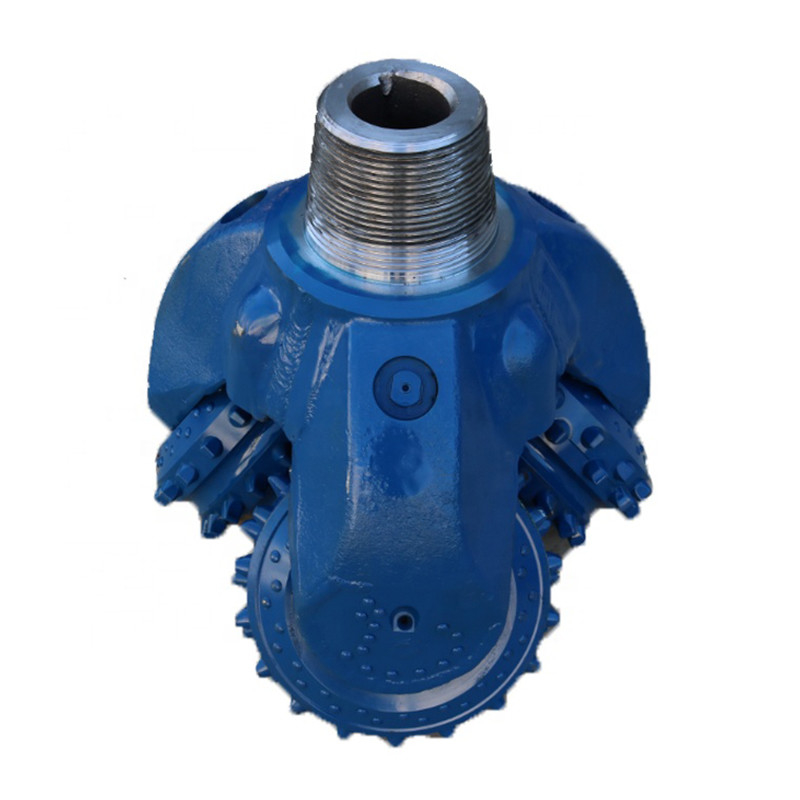

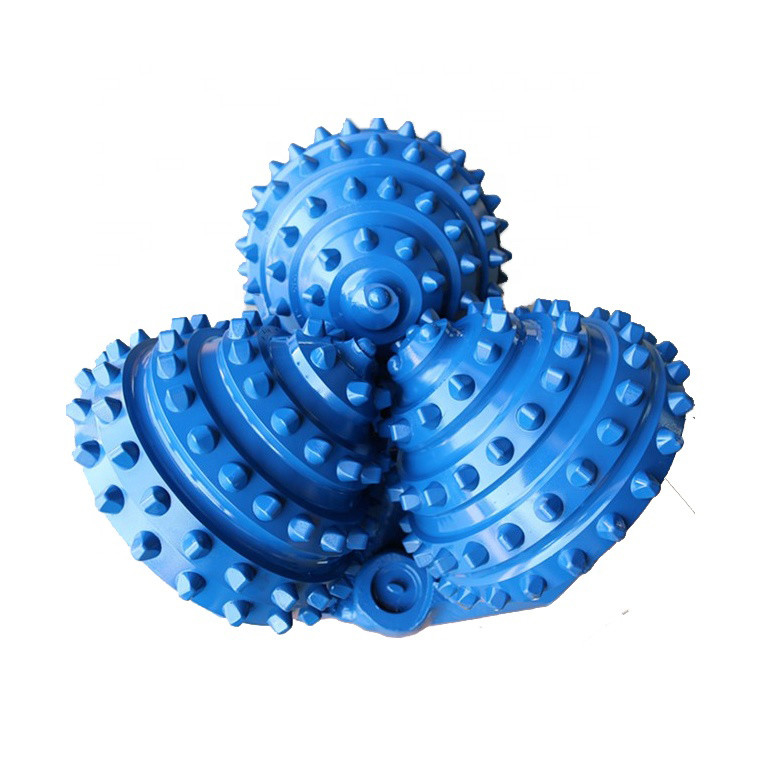

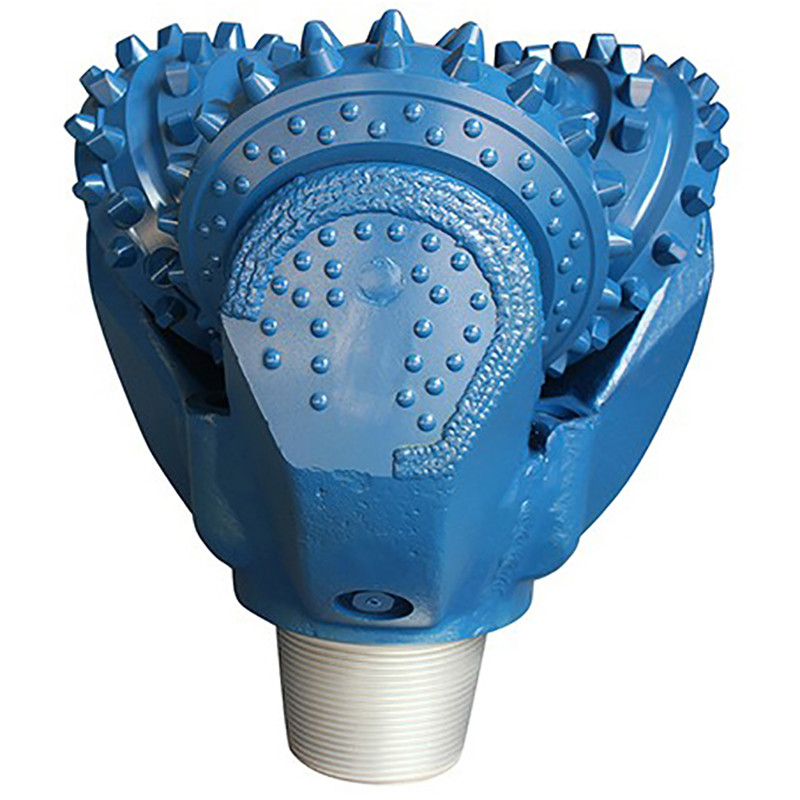

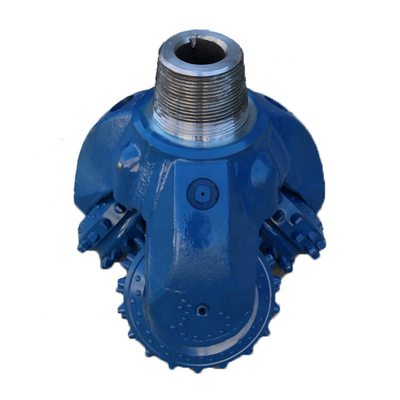

Bici di tri-cone 22 pollici coni di rulli IADC 545 di strumento di perforazione API

Bici di tri-cone 22 pollici coni di rulli IADC 545 di strumento di perforazione API

Descrizione

Un bit di tricone è un componente essenziale dell'assemblaggio del foro di fondo utilizzato nelle operazioni di perforazione.Questa trivella meccanica utilizza il movimento di rotazione e l'attrito meccanico generato dai suoi denti per rimuovere la superficie della roccia durante la perforazioneIl suo scopo è quello di sfruttare l'energia proveniente dal filo di trivellazione rotante e dal materiale di fango, applicando efficacemente questa forza per facilitare l'approfondimento del pozzo.

Specificità della trivella PDC:

Come fai a conoscere la qualità di un bit di tricone?

• Passaporto con codice Tricone Bit IADC
• Opzioni di denti Tricone Bit TCI & Steel
• Tricone Bit Inserti di carburo di tungsteno aggiuntivi sulle righe dei tacchi
• Tricone Bit Rivestimento in carburo di tungsteno su corpi a cono
• Tricone Bit inserti in carburo di tungsteno rivestiti di diamanti sullo spessore dei coni
• Tricone Bit Carburo di tungsteno inseriti sulla coda della camicia delle gambe
• Tricone Bit ugello centrale aggiuntivo per la pulizia dei coni

La caratteristica del bit tricone è che vengono con il proprio passaporto come di seguito:

• Specifica dei coni
• Il timbro di qualità firmato dalla persona che ha fabbricato e controllato il pezzo
• I parametri di perforazione raccomandati per ottenere le migliori prestazioni dal bit:
• Peso del pezzo
• Velocità di rotazione
• Volume di risciacquo

Applicazioni

• Investigazione geotecnica
• Esplorazione e sondaggio minerario
• Strumentazione geotecnica
• Geofisica

Il tipo di tricone scelto dipende dalla geologia in cui si sta perforando e dai diametri del pozzo. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.




Tipi di cuscinetti triconi:
Esistono principalmente tre tipi di modelli di cuscinetti utilizzati nei fori a tricone:

• BIT STANDARD OPEN BEARING ROLLER:
Su questi pezzi i coni gireranno liberamente. Questo tipo di pezzi ha una fila anteriore di cuscinetti a sfera e una fila posteriore di cuscinetti a rulli.
• BITTI di ROLLI di cuscinetti sigillati
Questi pezzi hanno un sigillo O-Ring con un serbatoio di grasso per il raffreddamento del cuscinetto.
• BITTI DI ROLLER di cuscinetti giornalieri
Questi pezzi sono rigorosamente raffreddati con olio e grasso con cuscinetti nasali, sigillo O-Ring e una corsa per le massime prestazioni.


Codici IADC

I codici IADC facilitano la descrizione del tipo di bit di roccia richiesto.
Le prime tre cifre classificano il bit in base alla formazione per la cui trivellazione è stato progettato e al design del cuscinetto/sigillo utilizzato.
1, 2 e 3 designareBITTI DI DENTE DI ACCELLOcon 1 per le formazioni morbide, 2 per le medie e 3 per le dure.
Codici 4, 5, 6, 7 e 8BIT INSERT di carburo di tungstenoper una durezza di formazione variabile, con 4 la più morbida e 8 la più dura


Tipi di formazione
La seguente mostra la formazione tipica e il suo riferimento IADC
1 & 4 Formazioni morbide con strati appiccicosi e bassa resistenza alla compressione, come argilla, marmi.

1 & 4 Formazioni morbide con bassa resistenza alla compressione come marmo, sale, anidrite e scisto.

5 Formazioni morbide a medie con bassa resistenza alla compressione e interconnesse con strati duri, quali sabbia, scisto e gesso.

2 o 6 Formazioni di densità da media a dura con resistenza alla compressione da elevata a molto elevata, ma con strati non abrasivi o piccoli strati abrasivi, quali scisti, argilla, arenaria, calcare,dolomite e anidrite.

3 o 7 Formazioni dure e dense con elevata resistenza alla compressione e alcuni strati abrasivi, quali siltstone, arenaria e fanghiera.

8 Formazioni estremamente dure e abrasive come la quarzita e le rocce vulcaniche.


Codici IADC- Cifre Le prime tre cifre classificano il bit in base alla formazione che è destinato a perforare e al disegno del cuscinetto/sigillo utilizzato.

Prima cifra1, 2 e 3 designareBITTI DI DENTE DI ACCELLOcon 1 per le formazioni morbide, 2 per le medie e 3 per le dure.
4, 5, 6, 7 e 8 designareCarburo di tungstenoINSERT BITS per durezza di formazione variabile, con 4 il più morbido e 8 il più duro.

Seconda cifra1, 2, 3 e 4 sono ulteriori ripartizioni diformazionecon 1 il più morbido e 4 il più duro.

Terza cifraQuesta cifra classificherà il bit secondotipo di cuscinetto/sigillocome segue:
b. per il tipo di apparecchiatura utilizzato:
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Quarta cifraI seguenti codici di lettere sono utilizzati nella posizione di quarta cifra per indicarecaratteristiche aggiuntive: A. Applicazione a aria R. Saldature rinforzate C. Jet centrale S. Dente in acciaio standard D. Controllo delle deviazioni X. Inserto di scalpello E. Jet esteso Y. Inserto conico G. Protezione extra-gage Z. Altro inserto Forma J.Deflezione del getto
