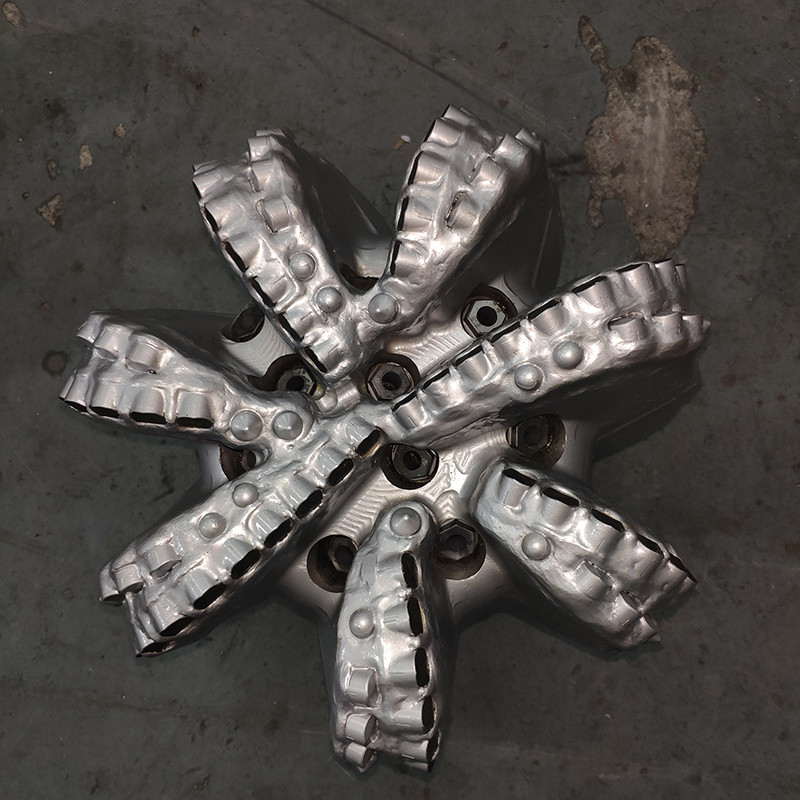

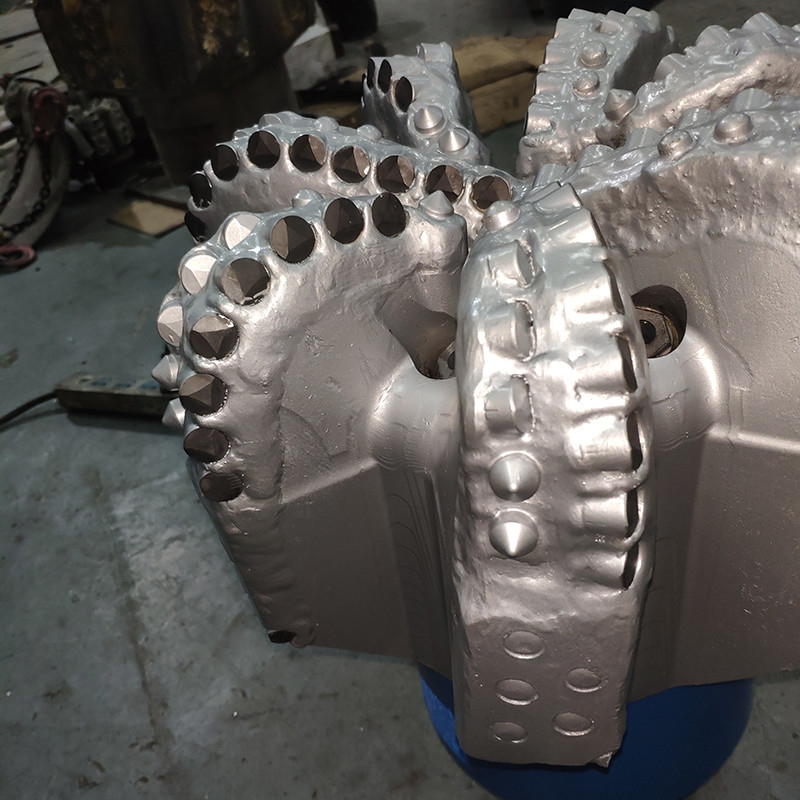

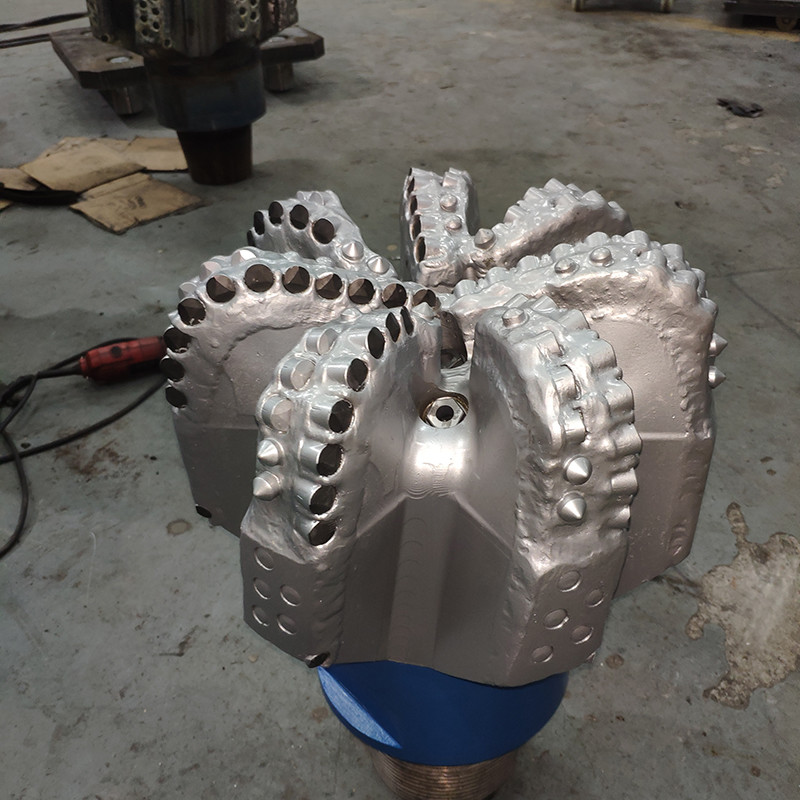

PDC Diamond Bore Bit 17-1/2 Inch API Spec per strumento di perforazione del campo petrolifero

PDC Diamond Bore Bit 17-1/2 Inch API Spec per strumento di perforazione del giacimento petrolifero

1. Descrizioni:

Le trapane PDC eccellono nella perforazione efficiente attraverso formazioni rocciose sedimentarie come scisto, arenaria, dolomite e calcare.Utilizzano una tecnica di taglio che consiste nel tagliare o raschiare per penetrare efficacemente la roccia.

Conosciuti per la loro notevole rigidità, i pezzi PDC sono fabbricati combinando strati di diamanti sintetici con un substrato di carburo in condizioni di temperatura e pressione estreme.Questo metodo di fabbricazione garantisce loro durata e affidabilità anche nelle operazioni di perforazione più impegnative.

2Specificità:

PDC Bit di profilo

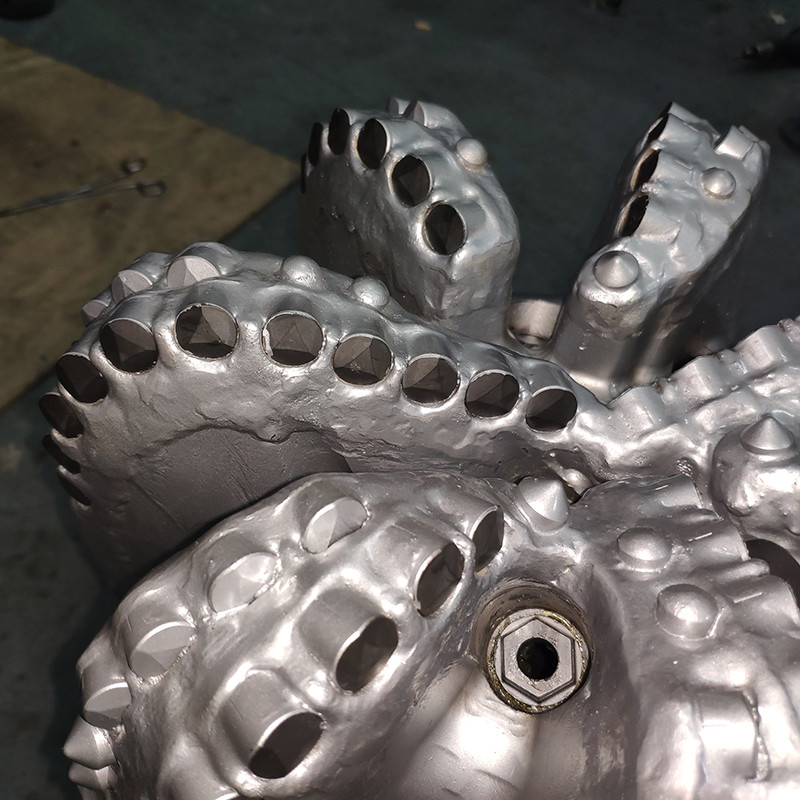

4. PDCTagliatori di fori

I tagliatori in diamante composito policristallino (PDC) sono il principale punto di contatto per una trivella.

I tagliatori PDC sono esposti a un sacco di riscaldamento e raffreddamento nel pozzo, un ambiente molto impegnativo.

I tagliatori PDC che hanno una minore degradazione termica e una maggiore stabilità termica generalmente raggiungono un ROP più elevato e una maggiore resistenza all'usura.

In accordo con l'API, le dimensioni del taglio sono le seguenti:

1 indica tagliatori PDC di diametro > 24 mm.

2 rappresenta i tagliatori da 14 a 24 mm di diametro.

3 indica tagliatori PDC < 14 ma > 8 mm. 4 è utilizzato per tagliatori < 8 mm.

5. PDC borriera ugelli

Gli ugelli di trivellazione aiutano a pulire l'area di taglio e a raffreddare i tagliatori in composito di diamanti policristallini (PDC).

L'effettivo posizionamento di questi ugelli e l'angolo in cui sono posizionati svolgono un ruolo fondamentale per l'efficienza del trapano.

I canali fluidi completano anche il posizionamento dell'ugello per migliorare la pulizia delle talee.

6. Bits PDC del corpo in acciaio

Il corpo in acciaio del PDC Bit è l'opposto del corpo in matrice, in grado di resistere a carichi di grande impatto, ma più morbido e privo di caratteristiche di protezione.La resistenza e la duttilità dell'acciaio conferiscono ai corpi in acciaio un'elevata resistenza agli urtiI corpi in acciaio sono notevolmente più resistenti dei corpi in matrice.

Una caratteristica vantaggiosa dei pezzi in acciaio è che possono essere facilmente ricostruiti più volte perché i tagliatori usurati o danneggiati possono essere sostituiti piuttosto facilmente.Questo è un vantaggio particolare per gli operatori in ambienti di perforazione a basso costo.

Le trivelle a diamante policristallino (PDC) sono diverse dai coni a rulli in quanto sono corpi in un pezzo senza parti mobili.Quindi il bit è in grado di operare con velocità di rotazione più elevate in modo più efficiente in formazioni consolidate.
