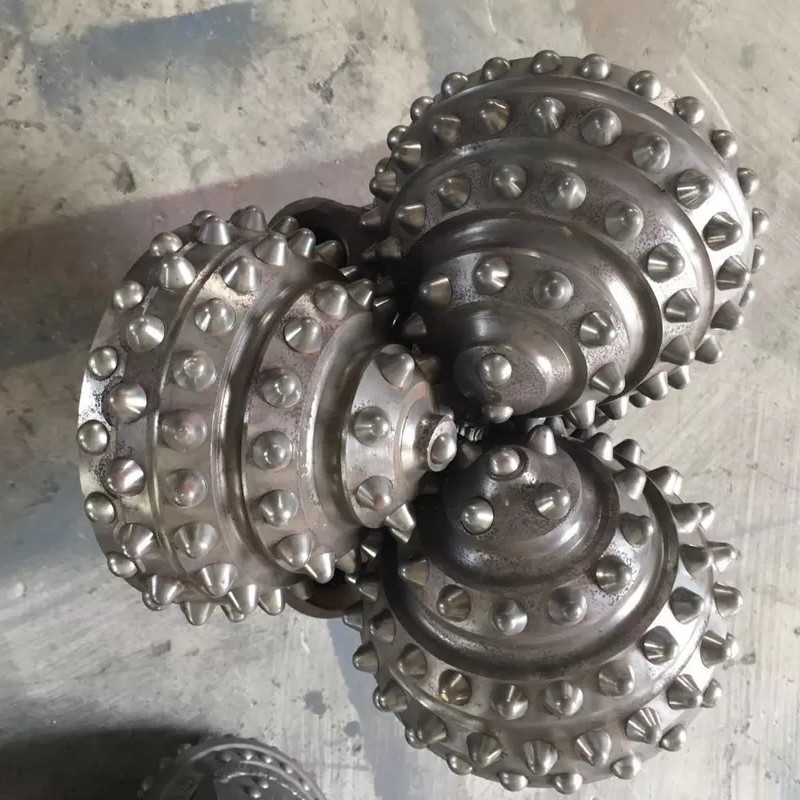

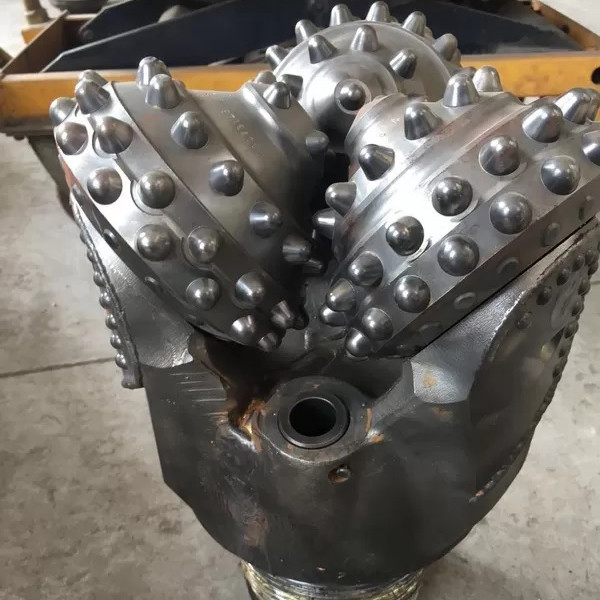

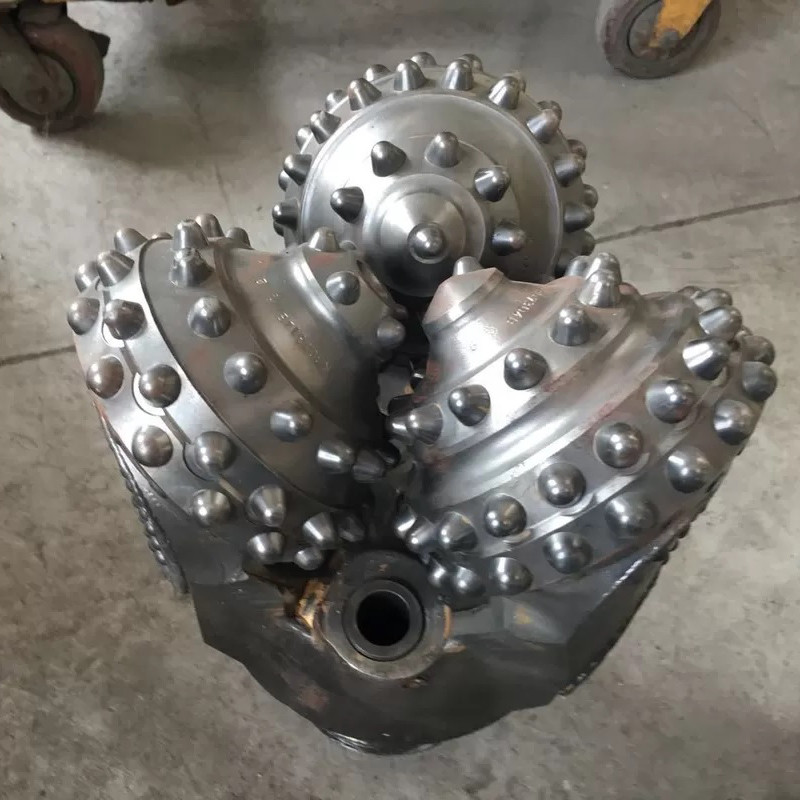

Punta per roccia 9-7/8 pollici IADC 735 per perforazione mineraria in acqua

Strumento di perforazione per l'estrazione idrica

Descrizione

Un bit di tricone è un componente essenziale dell'assemblaggio del foro di fondo utilizzato nelle operazioni di perforazione.Questo trapano meccanico Tricone utilizza il movimento di rotazione e l'attrito meccanico generato dai suoi denti per rimuovere la superficie della roccia durante la perforazioneIl suo scopo è quello di sfruttare l'energia proveniente dal filo di trivellazione rotante e dal flusso di fango, applicando efficacemente questa forza per facilitare l'approfondimento del pozzo.

Come si fa a riconoscere la qualità di un pezzo di tricone?

• Passaporto con codice IADC Tircone Bit
• Opzioni di denti Tircone Bit TCI & Steel
• Tircone Bit Inserti aggiuntivi di carburo di tungsteno sulle righe dei tacchi
• Tircone Bit Rivestimento in carburo di tungsteno su corpi a cono
• Tircone Bit inserti di carburo di tungsteno rivestiti di diamanti sullo spessore dei coni
• Inserti di carburo di tungsteno Tircone Bit sulla coda della camicia delle gambe
• Tircone Bit ugello centrale aggiuntivo per la pulizia dei coni

La caratteristica del bit tricone è che vengono con il proprio passaporto come di seguito:

• Specifica dei coni
• Il timbro di qualità firmato dalla persona che ha fabbricato e controllato il pezzo
• I parametri di perforazione raccomandati per ottenere le migliori prestazioni dal bit:
• Peso del pezzo
• Velocità di rotazione
• Volume di risciacquo

Applicazioni

• Investigazione geotecnica
• Esplorazione e sondaggio minerario
• Strumentazione geotecnica
• Geofisica


Tipi di cuscinetti
Esistono principalmente tre tipi di modelli di cuscinetti utilizzati nei fori a tricone:

• BIT STANDARD OPEN BEARING ROLLER:
Su questi pezzi i coni gireranno liberamente. Questo tipo di pezzi ha una fila anteriore di cuscinetti a sfera e una fila posteriore di cuscinetti a rulli.
• BITTI di ROLLI di cuscinetti sigillati
Questi pezzi hanno un sigillo O-Ring con un serbatoio di grasso per il raffreddamento del cuscinetto.
• BITTI DI ROLLER di cuscinetti giornalieri
Questi pezzi sono rigorosamente raffreddati con olio e grasso con cuscinetti nasali, sigillo O-Ring e una corsa per le massime prestazioni.


Codici IADC del bit Tricone

I codici IADC facilitano la descrizione del tipo di bit di roccia richiesto.
Le prime tre cifre classificano il bit in base alla formazione per la cui trivellazione è stato progettato e al design del cuscinetto/sigillo utilizzato.
1, 2 e 3 designareBITTI DI DENTE DI ACCELLOcon 1 per le formazioni morbide, 2 per le medie e 3 per le dure.
Codici 4, 5, 6, 7 e 8BIT INSERT di carburo di tungstenoper una durezza di formazione variabile, con 4 la più morbida e 8 la più dura


Tipi di formazione
La seguente mostra la formazione tipica e il suo riferimento IADC
1 & 4 Formazioni morbide con strati appiccicosi e bassa resistenza alla compressione, come argilla, marmi.

1 & 4 Formazioni morbide con bassa resistenza alla compressione come marmo, sale, anidrite e scisto.

5 Formazioni morbide a medie con bassa resistenza alla compressione e interconnesse con strati duri, quali sabbia, scisto e gesso.

2 o 6 Formazioni di densità da media a dura con resistenza alla compressione da elevata a molto elevata, ma con strati non abrasivi o piccoli strati abrasivi, quali scisti, argilla, arenaria, calcare,dolomite e anidrite.

3 o 7 Formazioni dure e dense con elevata resistenza alla compressione e alcuni strati abrasivi, quali siltstone, arenaria e fanghiera.

8 Formazioni estremamente dure e abrasive come la quarzita e le rocce vulcaniche.
