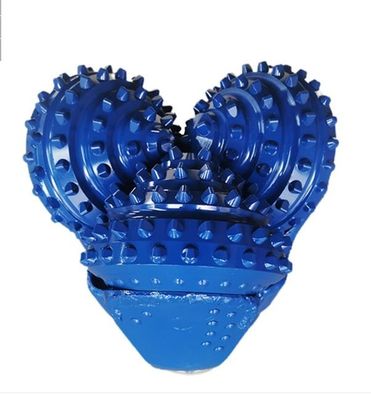

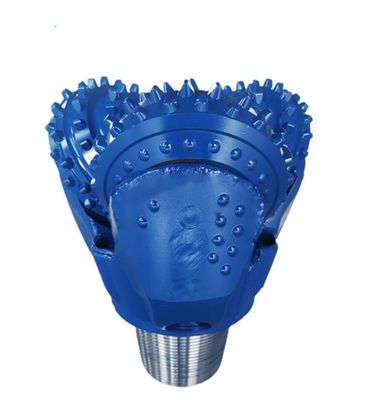

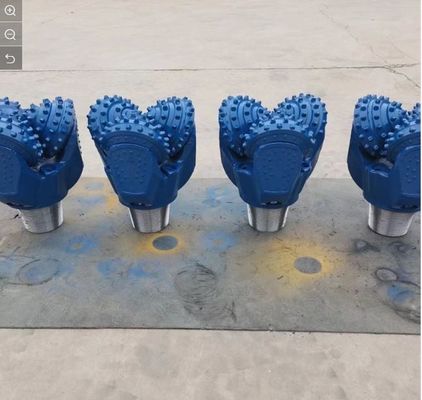

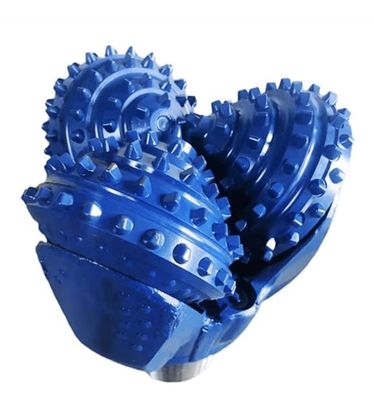

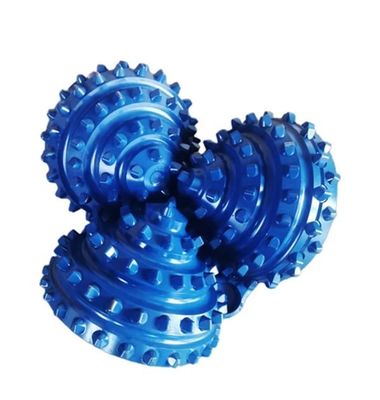

Punta di perforazione per roccia Punta Tricone da 12-1/4 pollici IADC con attacco API Reg 6-5/8

Punta di perforazione Tricone da 12-1/4 pollici IADC con connessione API Reg 6-5/8

Una punta tricorne è un componente essenziale dell'assemblaggio di fondo utilizzato nelle operazioni di perforazione. La punta tricorne meccanica utilizza il movimento rotatorio e l'attrito meccanico generato dai suoi denti per rimuovere la superficie rocciosa durante la perforazione. Il suo scopo è quello di sfruttare l'energia della batteria di perforazione rotante e dell'alimentazione del fango, applicando efficacemente questa forza per facilitare l'approfondimento del pozzo.

Come conoscere la qualità di una punta tricorne?

• Passaporto del codice IADC della punta tricorne
• Opzioni di punte tricorne TCI e denti in acciaio
• Punte tricorne con inserti aggiuntivi in carburo di tungsteno sulle filettature del tallone
• Punte tricorne con rivestimento in carburo di tungsteno sui corpi dei coni
• Punte tricorne con inserti in carburo di tungsteno rivestiti di diamante sul calibro dei coni
• Punte tricorne con inserti in carburo di tungsteno sul tallone delle gambe
• Punta tricorne con ugello centrale aggiuntivo per la pulizia dei coni

La caratteristica della punta tricorne è che viene fornita con il proprio passaporto come segue:

• La specifica dei coni
• Il timbro di qualità firmato dalla persona che ha realizzato e controllato la punta
• I parametri di perforazione raccomandati per ottenere le migliori prestazioni dalla punta:
• Peso della punta
• Velocità di rotazione
• Volume di lavaggio

Applicazioni

• Indagine geotecnica
• Esplorazione mineraria e sondaggio
• Strumentazione geotecnica
• Geofisica

Il tipo di punta tricorne che scegli dipende dalla geologia in cui stai perforando e dai diametri del foro che stai perforando. L'International Association of Drilling Contractors (IADC) ha sviluppato un sistema a passi di facile utilizzo per scegliere la punta tricorne giusta per la tua geologia con funzionalità aggiuntive come la protezione della punta per una maggiore durata di produzione.



Tipi di cuscinetti
Esistono principalmente tre tipi di design di cuscinetti utilizzati nelle punte di perforazione tricorne:

• PUNTA A RULLI CON CUSCINETTO APERTO STANDARD:
Su queste punte i coni ruotano liberamente. Questo tipo di punta ha una fila anteriore di cuscinetti a sfera e una fila posteriore di cuscinetti a rulli.
• PUNTE A RULLI CON CUSCINETTO SIGILLATO
Queste punte hanno una guarnizione O-Ring con un serbatoio di grasso per il raffreddamento dei cuscinetti. Le guarnizioni agiscono come una barriera contro fango e detriti per proteggere i cuscinetti
• PUNTE A RULLI CON CUSCINETTO A GIORNALE
Queste punte sono raffreddate rigorosamente ad olio/grasso con cuscinetti di punta, guarnizione O-Ring e una pista per le massime prestazioni.


Codici IADC

I codici IADC rendono più facile descrivere il tipo di punta rocciosa richiesto.
Le prime tre cifre classificano la punta in base alla formazione per cui è progettata e al design del cuscinetto/guarnizione utilizzato.
1, 2 e 3 designanoPUNTE CON DENTI IN ACCIAIO con 1 per formazioni tenere, 2 per medie e 3 per dure.
4, 5, 6, 7 e 8 designanoPUNTE CON INSERTI IN CARBURI DI TUNGSTENO per diverse durezze di formazione, con 4 che indica la più tenera e 8 la più dura.
