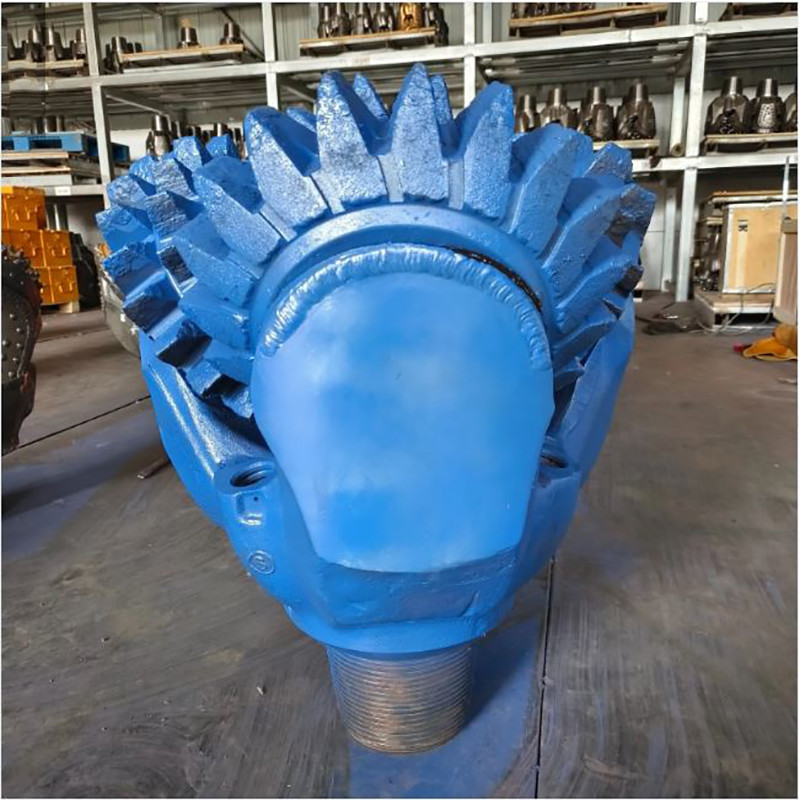

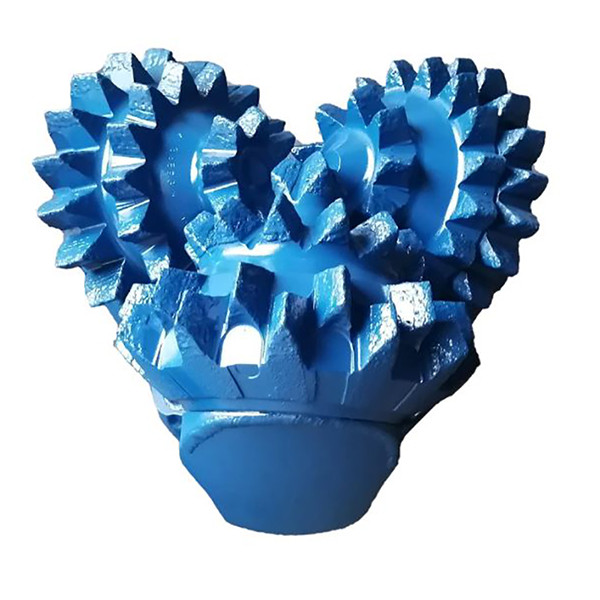

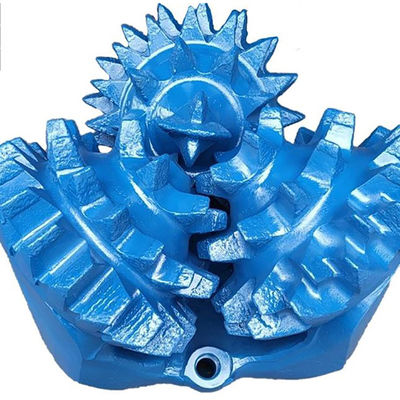

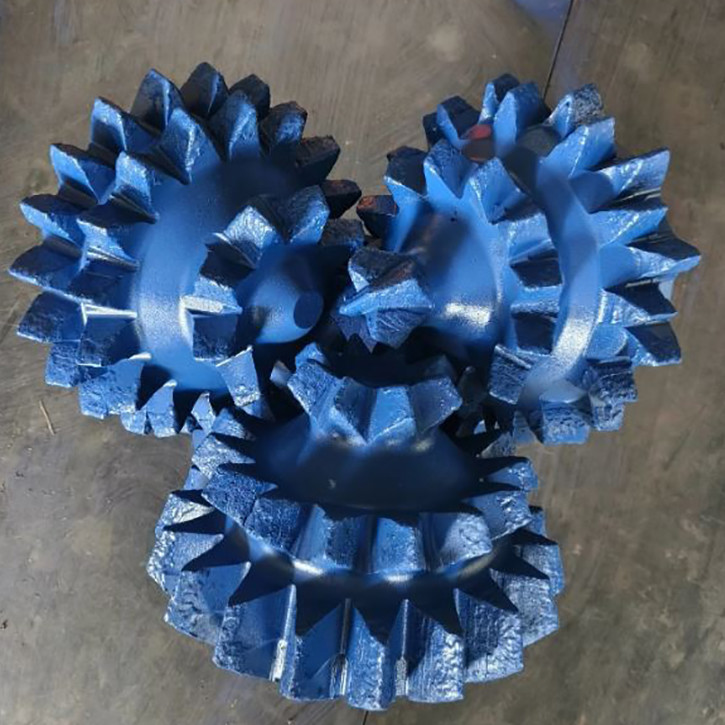

Strumento di perforazione Tricone Bit 12-1/4 pollici

Descrizione

Una punta tricono è un componente essenziale dell'assieme di fondo pozzo utilizzato nelle operazioni di perforazione.

Questa punta meccanica utilizza il movimento rotatorio e l'attrito meccanico generato dai suoi denti per rimuovere la superficie rocciosa durante la perforazione.

Il suo scopo è quello di sfruttare l'energia dalla colonna di perforazione rotante e dall'alimentazione del fango, applicando efficacemente questa forza per facilitare l'approfondimento del pozzo.

Applicazioni

• Indagine geotecnica
• Esplorazione mineraria e sondaggio
• Strumentazione geotecnica
• Geofisica


Tipi di cuscinetti

• PUNTA A RULLI CON CUSCINETTO APERTO STANDARD:
Su queste punte i coni ruotano liberamente. Questo tipo di punta ha una fila anteriore di cuscinetti a sfera e una fila posteriore di cuscinetti a rulli.
• PUNTE A RULLI CON CUSCINETTI SIGILLATI
Queste punte hanno una guarnizione O-Ring con un serbatoio di grasso per il raffreddamento dei cuscinetti. Le guarnizioni fungono da barriera contro il fango e i detriti per proteggere i cuscinetti
• PUNTE A RULLI CON CUSCINETTI A GIORNO
Queste punte sono rigorosamente raffreddate ad olio/grasso con cuscinetti a naso, guarnizione O-Ring e una pista per le massime prestazioni.


Codici IADC

Prima cifra1, 2 e 3 designanoPUNTE A DENTI IN ACCIAIOcon 1 per formazioni morbide, 2 per medie e 3 per dure.
4, 5, 6, 7 e 8 designanoINSERTI IN CARBURI DI TUNGSTENOper diverse durezze di formazione, con 4 che è il più morbido e 8 il più duro.

Seconda cifra1, 2, 3 e 4 sono un'ulteriore suddivisione diformazionecon 1 che è il più morbido e 4 il più duro.

Terza cifraQuesta cifra classificherà la punta in base atipo di cuscinetto/tenutacome segue:
Punta a rulli con cuscinetto aperto standard Punta a rulli con cuscinetto aperto standard,
Punta a rulli con cuscinetto aperto standard raffreddata ad aria con protezione del calibro, definita come inserti in carburo nel tallone del cono Punta a rulli con cuscinetto sigillato Punta a rulli con cuscinetto sigillato con protezione del calibro Punta a rulli con cuscinetto sigillato a giorno Punta a rulli con cuscinetto sigillato a giorno con protezione del calibro.

Quarta cifraI seguenti codici lettera vengono utilizzati nella quarta posizione della cifra per indicarecaratteristiche aggiuntive: A. Applicazione ad aria R. Saldature rinforzate C. Getto centrale S. Dente in acciaio standard D. Controllo della deviazione X. Inserto a scalpello E. Getto esteso Y. Inserto conico G. Protezione extra del calibro Z. Altra forma di inserto J. Deflessione del getto
