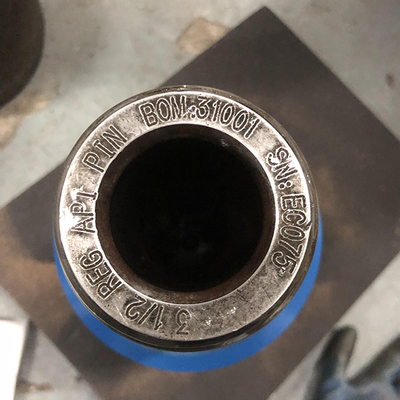

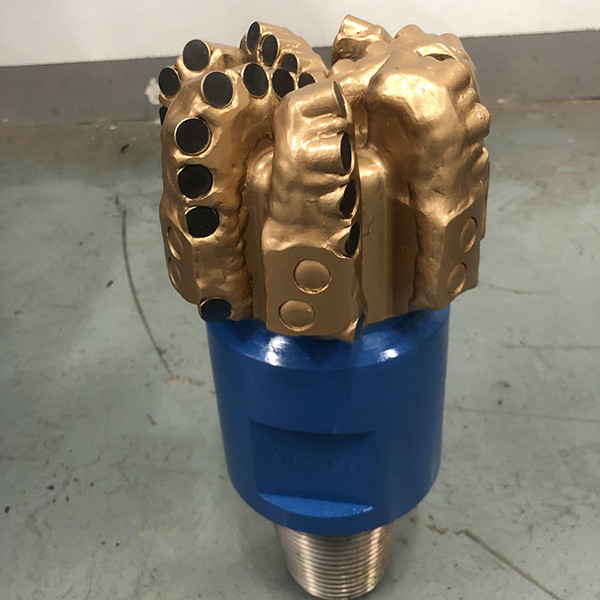

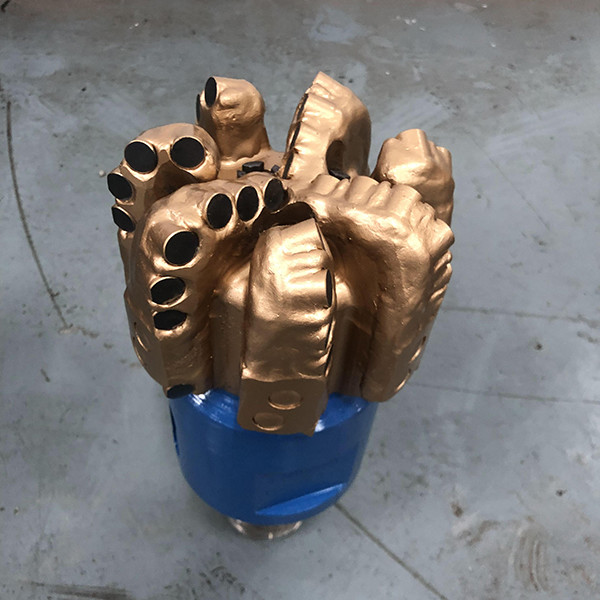

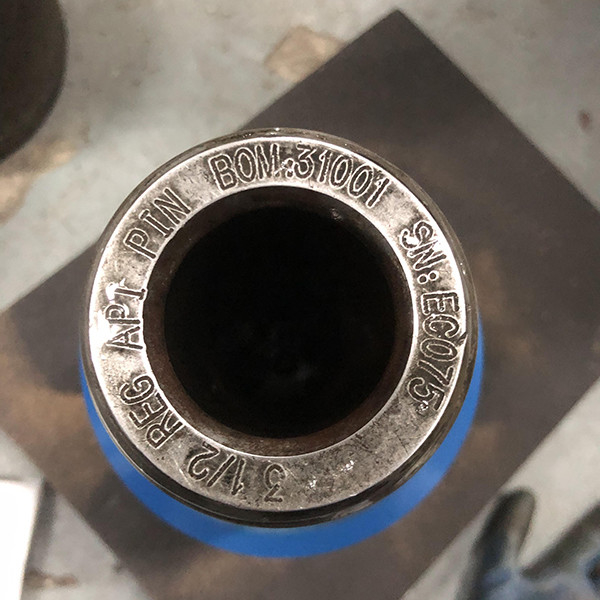

Perforazione PDC di 6 pollici perforazione di diamanti di roccia dura con API 3-1/2 in pin box

PDC Diamond Bit 6 pollici Hard Rock Drill Bit con API 3-1/2in Pin Box

1. Descrizioni:

Secondo l'International Association of Drilling Contractors (IADC), la classificazione del bit di taglio fisso è composta da quattro caratteri che designano:

• Materiale del corpo.
• Densità del taglio.
• Dimensione o tipo del taglio.
• Profil di bit

Tutti i nostri fori sono adatti allo standard API e utilizzati nell'industria della perforazione.

Le trivelle PDC di dimensioni 3~22 pollici con 3~9 lame sono disponibili.

2. Caratteristiche di progettazione:

• corpo in acciaio legato progettato in 3D lavorato CNC per la massima resistenza della lama e del corpo.

• Carburo di tungsteno con rivestimento rigido nelle zone critiche per una maggiore resistenza all'erosione e all'abrasione.

• Insert di carburo di tungsteno (TCI) per una maggiore protezione.

• Il profilo parabolico è ottimizzato per il numero di lame, la quantità di taglio e la stabilità del bit.

• Le posizioni di taglio PDC con bilanciamento della forza riducono al minimo il giro del bit e perforano un foro rotondo preciso.

• La struttura asimmetrica della lama riduce le armoniche di perforazione.

• Gli elementi di protezione della lama sono posizionati in modo strategico per massimizzare la durata del bit.

3Specificità:

4. Profilo del bit PDC

5.Tagliatrici PDC per trapano

I tagliatori in diamante composito policristallino (PDC) sono il principale punto di contatto per una trivella.

I tagliatori PDC sono esposti a un sacco di riscaldamento e raffreddamento nel pozzo, un ambiente molto impegnativo.

I tagliatori PDC che hanno una minore degradazione termica e una maggiore stabilità termica generalmente raggiungono un ROP più elevato e una maggiore resistenza all'usura.

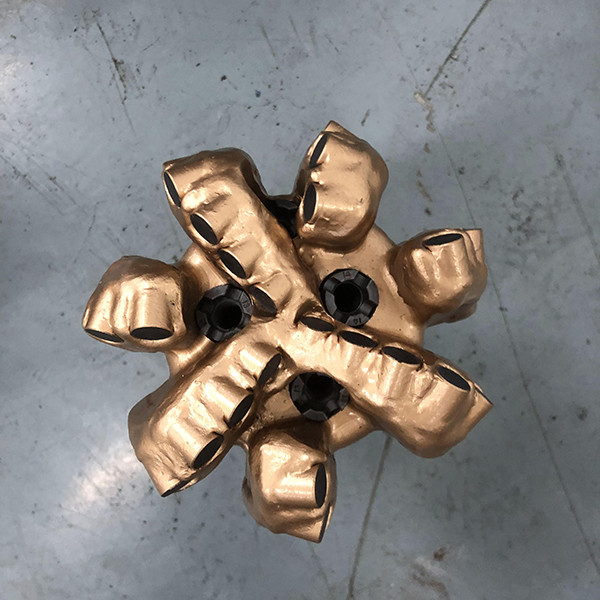

6. PDC borriera ugelli

Gli ugelli di trivellazione aiutano a pulire l'area di taglio e a raffreddare i tagliatori in composito di diamanti policristallini (PDC).

L'effettiva collocazione di questi ugelli e l'angolo in cui sono posizionati hanno un ruolo fondamentale per l'efficienza del trapano.

I canali fluidi completano anche il posizionamento dell'ugello per migliorare la pulizia delle talee.

7. Bits PDC del corpo in acciaio

Il corpo in acciaio è l'opposto del corpo in matrice, che può resistere a carichi di grande impatto, ma è più morbido e non ha caratteristiche di protezione.La resistenza e la duttilità dell'acciaio conferiscono ai corpi in acciaio un'elevata resistenza agli urti.

I corpi in acciaio sono notevolmente più resistenti dei corpi in matrice.

Una caratteristica vantaggiosa dei pezzi in acciaio è che possono essere facilmente ricostruiti più volte perché i tagliatori usurati o danneggiati possono essere sostituiti piuttosto facilmente.Questo è un vantaggio particolare per gli operatori in ambienti di perforazione a basso costo.

Le trivelle a diamante policristallino (PDC) sono diverse dai coni a rulli in quanto sono corpi in un pezzo senza parti mobili.Quindi il bit è in grado di operare con velocità di rotazione più elevate in modo più efficiente in formazioni consolidate.

8.Quali sono le differenze principali tra i coni a rulli e i fori a taglio fisso?

In generale, esistono due categorie di trapano: i coni a rulli e i tagliatori fissi.

• I pezzi a cono a rulli hanno rulli che ruotano attorno ai cuscinetti.
• La maggior parte dei tipi di pezzi di taglio fissi sono i pezzi di diamante policristallino compatto (PDC), diamante naturale (mills) e diamanti impregnati.
• La durata di vita di un taglio fisso dipende principalmente dall'usura del taglio del diamante, mentre la durata di vita del cono a rulli è generalmente limitata dalla durata del cuscinetto piuttosto che dall'usura del taglio.
• Quando è correttamente selezionato per la formazione da perforare, un taglio fisso di solito ha una vita più lunga di un taglio a cono a rulli e, in generale, i taglioli PDC perforano più velocemente.
• I bit PDC rimuovono la roccia principalmente tagliando, mentre i bit di diamanti naturali e di impregno perforano principalmente arando e macinando la roccia.
• I pezzi a cono a rulli sono costituiti da tre gambe saldate insieme.
• Ciascuna gamba contiene un cono di rotolamento dotato di denti o inserti.
• Questi denti in acciaio sono brasati con un rivestimento duro protettivo che aumenta notevolmente la vita del bit.I pezzi dentali in acciaio sono utilizzati principalmente per applicazioni di roccia morbida veloce come pezzi superficiali o pozzi poco profondiQuando i tagliatori sono realizzati con inserti di carburo di tungsteno, il bit è chiamato bit TCI (inserto di carburo di tungsteno).I TCI sono utilizzati in applicazioni abrasive più dure.
