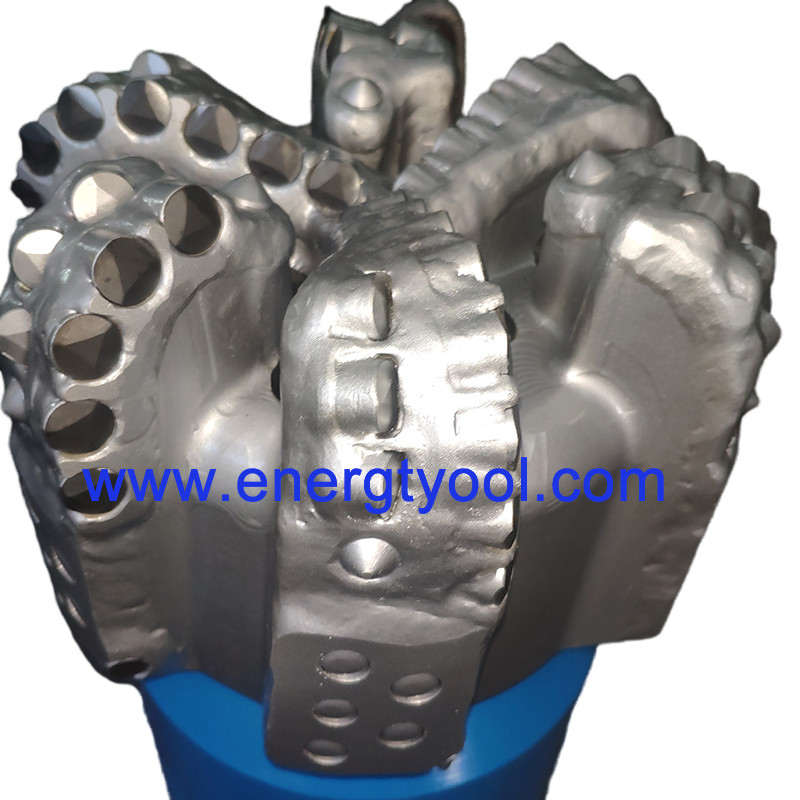

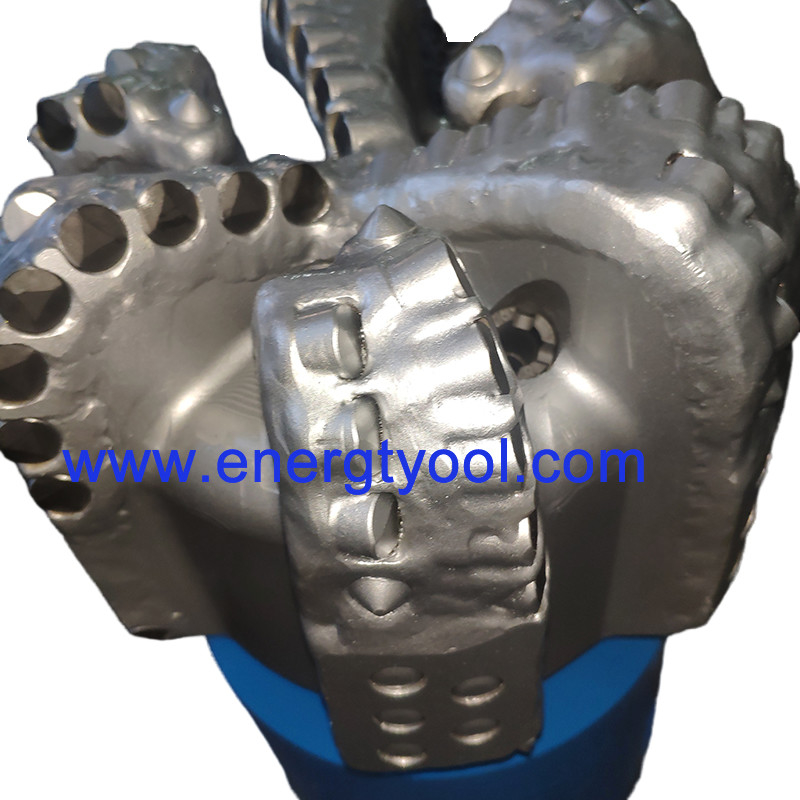

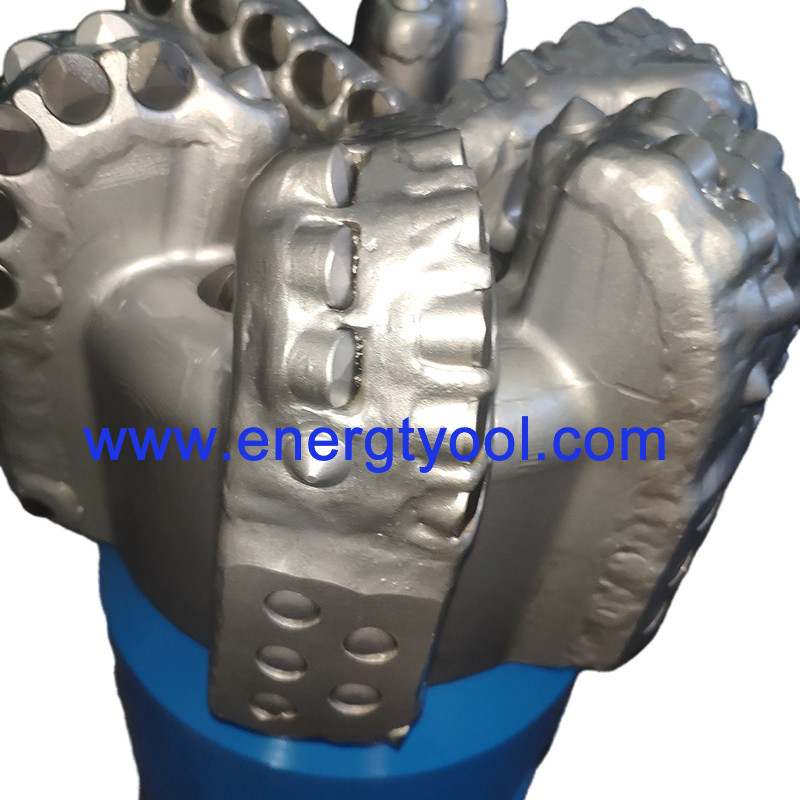

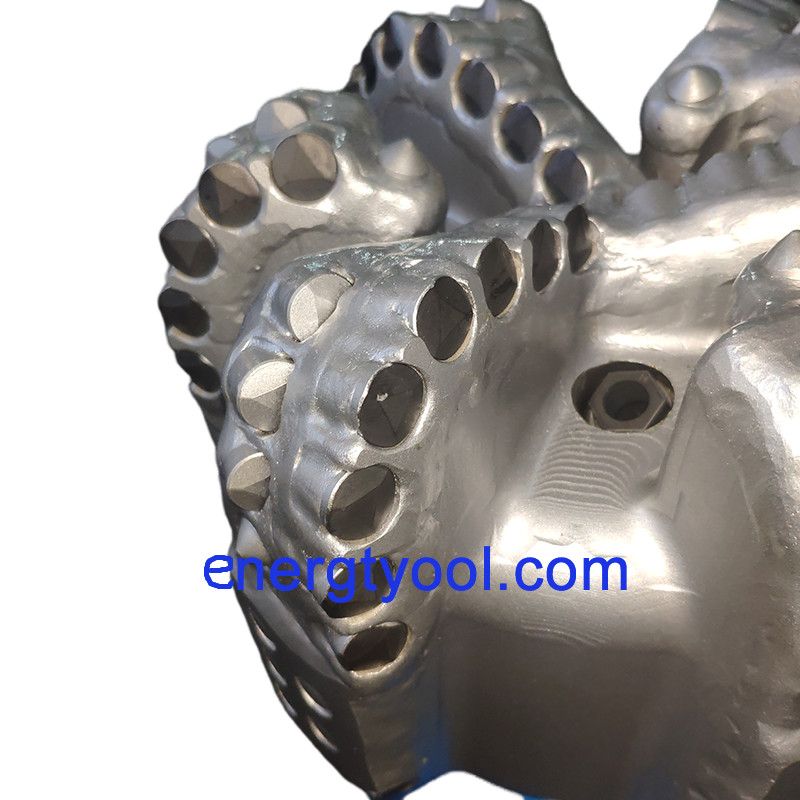

Punta da trapano PDC per perforazione di giacimenti petroliferi in formazioni rocciose dure

Introduzione di Corpo in acciaio:

L'acciaio è metallurgicamente opposto alla matrice.

È in grado di resistere a carichi d'urto elevati, ma è relativamente morbido e, senza caratteristiche protettive, si guasterebbe rapidamente per abrasione ed erosione.

Gli acciai di qualità sono essenzialmente omogenei con limiti strutturali che raramente sorprendono i loro utenti.

Le punte con corpo in acciaio sono fabbricate lavorando le barre d'acciaio secondo il progetto.

Vantaggio delle punte PDC con corpo in acciaio:

La resistenza e la duttilità dell'acciaio conferiscono ai corpi delle punte in acciaio un'elevata resistenza ai carichi d'urto.

I corpi in acciaio sono notevolmente più resistenti dei corpi in matrice.

Grazie alle capacità del materiale in acciaio, sono possibili profili di punta complessi e progetti idraulici, relativamente facili da costruire su una fresatrice a controllo numerico computerizzato multi-asse.

Una caratteristica vantaggiosa delle punte in acciaio è che possono essere facilmente ricostruite più volte perché i taglienti usurati o danneggiati possono essere sostituiti abbastanza facilmente.

Questo è un particolare vantaggio per gli operatori in ambienti di perforazione a basso costo.

Sviluppo delle punte PDC:

Fortunatamente, sia gli acciai che la matrice si stanno evolvendo rapidamente e i loro limiti stanno diminuendo.

Con il miglioramento dei materiali di riporto duro, le punte in acciaio stanno diventando estremamente ben protette con materiali altamente resistenti all'abrasione e all'erosione.

Allo stesso tempo, anche le proprietà strutturali e di resistenza all'usura dei materiali della matrice stanno migliorando rapidamente e la gamma di applicazioni economiche adatte a entrambi i tipi è in crescita.

La matrice odierna non assomiglia molto a quella di pochi anni fa. La resistenza alla trazione e la resistenza agli urti sono aumentate di almeno il 33% e la resistenza alla brasatura dei taglienti è aumentata di ≈80%.

Allo stesso tempo, le geometrie e la tecnologia delle strutture di supporto sono migliorate, con conseguenti prodotti a matrice forti e produttivi.

Applicazioni:

Perforazione di pozzi d'acqua

Avendo un ROP (Rate of Penetration) più elevato, le punte da trapano PDC diamantate sono ampiamente utilizzate anche come punte da trapano per pozzi d'acqua per la perforazione geotermica.

Perforazione di petrolio e gas

- È la punta più utilizzata nella perforazione di petrolio e gas. I fattori idraulici sono molto importanti durante la perforazione.

- Le punte PDC sono state utilizzate in aree che non erano disponibili in precedenza, come formazioni più dure, più abrasive e più variabili.

- La punta PDC diamantata è composta principalmente dal corpo della punta, dai denti di taglio, dall'ugello, dalla protezione del calibro e dal collegamento filettato API.

Tagliente

Il principale punto di contatto di una punta da trapano sono i suoi taglienti PDC, realizzati in composito di diamante policristallino (PDC).
Le punte PDC eccellono nella rimozione efficiente della roccia tagliandola.
Operando in un ambiente difficile, i taglienti PDC subiscono frequenti riscaldamenti e raffreddamenti all'interno del pozzo.
Per massimizzare le prestazioni, si preferiscono taglienti PDC con stabilità termica superiore e deterioramento termico minimo.
Questi taglienti ottimizzati dimostrano un Rate of Penetration (ROP) più elevato e una maggiore resistenza all'usura.

Ugello
Gli ugelli delle punte da trapano svolgono un ruolo cruciale nel mantenere la temperatura dei taglienti PDC e nel liberare la zona di taglio.
Mantenendo freschi i taglienti PDC, gli ugelli contribuiscono alla loro longevità e alle loro prestazioni.
Il posizionamento e l'angolo di questi ugelli influenzano in modo significativo l'efficacia della punta da trapano. Gli ugelli posizionati correttamente garantiscono un raffreddamento efficiente e aiutano a prevenire problemi legati al calore.
Inoltre, la disposizione strategica dei canali dei fluidi, in combinazione con la posizione dell'ugello, facilita una migliore rimozione dei detriti durante le operazioni di perforazione.

​​
