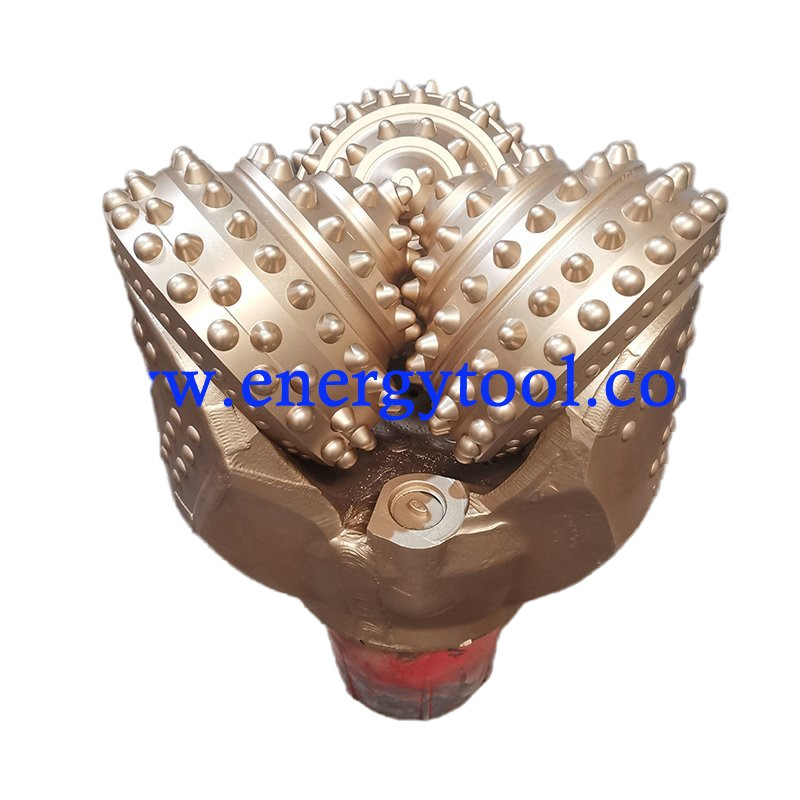

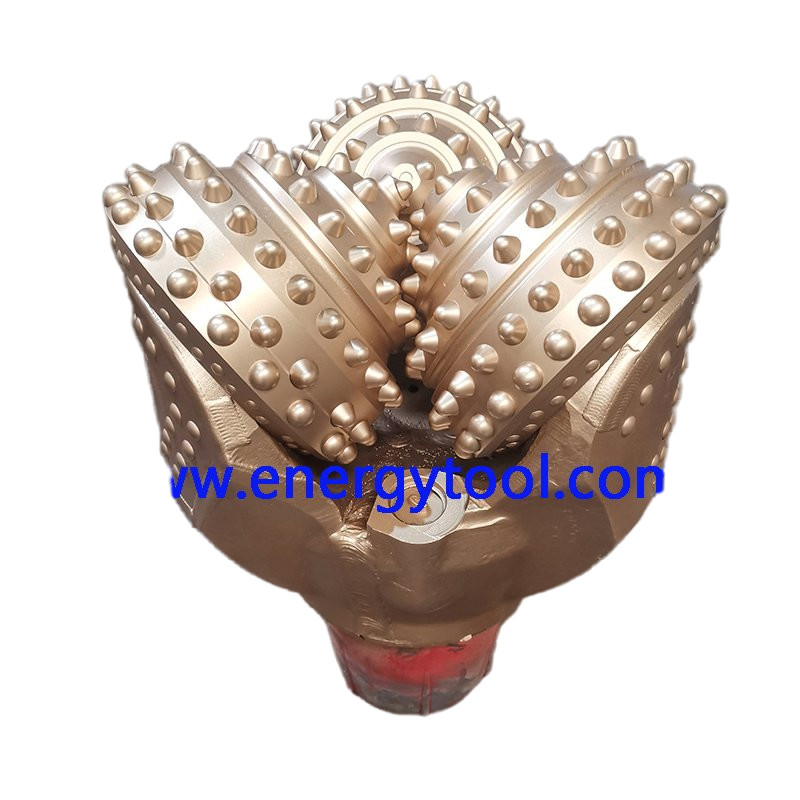

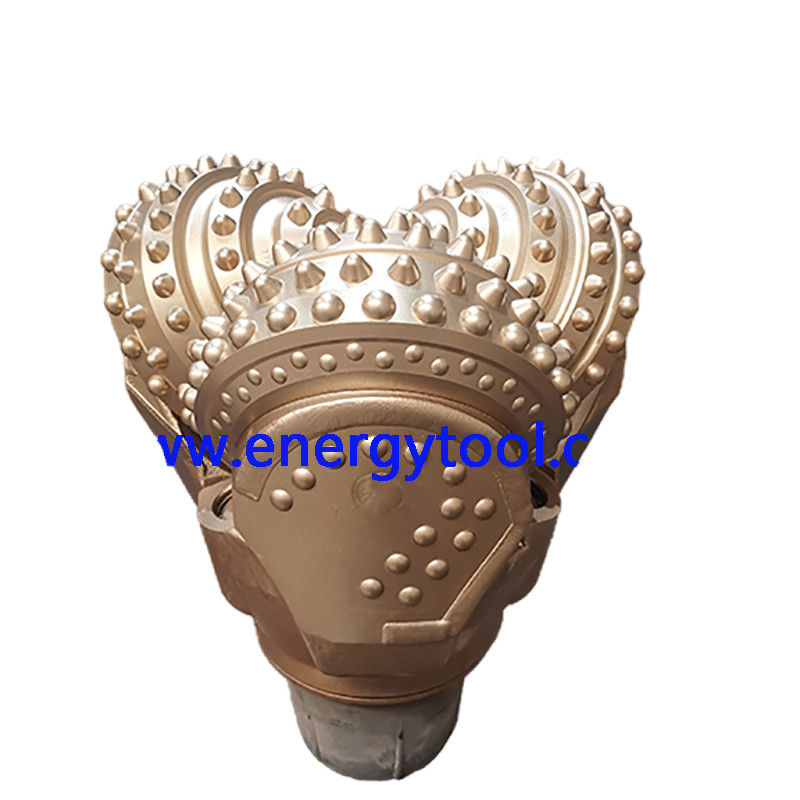

17-1/2′′ Tricone Roller Cone Bit per strumento di trivellazione di roccia per miniera, cava

Classificazione del bit a cono a rulli

I pezzi a cono a rulli sono generalmente classificati come pezzi di inserto a carburo di tungsteno (TCI) o pezzi a denti fresati.

Per facilitare il confronto di prodotti simili di vari produttori,l'International Association of Drilling Contractors (IADC) ha istituito un sistema di classificazione unificato dei bit per la denominazione dei bit di perforazione.

Metodo di classificazione del bit a rulli a cono IADC

Il metodo IADC di classificazione dei pezzi a cono a rulli è uno standard a livello industriale per la descrizione dei pezzi a cono a rulli a denti freschi e inseriti.

Questo sistema di codifica si basa su criteri chiave relativi alla progettazione e all'applicazione.

La versione attualmente utilizzata è stata introdotta nel 1992 e incorpora criteri sviluppati in collaborazione dai produttori di trapano sotto gli auspici della Society of Petroleum Engineers.

Classificazione IADC

Il sistema di classificazione IADC è un codice di quattro caratteri relativo alla progettazione e all'applicazione.

I primi tre caratteri sono sempre numerici;

l'ultimo carattere è sempre alfabetico.

La prima cifra si riferisce alla serie di bit, la seconda al tipo di bit, la terza ai cuscinetti e all'arrangiamento del gauge e il quarto carattere (alfabetico) alle caratteristiche dei bit.

Serie

La serie, il primo carattere del sistema IADC, definisce le caratteristiche generali della formazione e divide i bit di denti fresati e quelli di tipo inserito.Otto serie o categorie vengono utilizzate per descrivere i pezzi di roccia a cono a rulli.

le serie da 1 a 3 si applicano ai pezzi di denti fresati;

le serie da 4 a 8 si applicano ai bit di tipo inserimento.

Maggiore è il numero di serie, più dura o abrasiva è la roccia.

La serie 1 rappresenta le applicazioni di perforazione più morbide (più semplici) per i pezzi di denti fresati;

La serie 3 rappresenta le applicazioni più dure e abrasive per i pezzi di denti fresati.

La serie 4 rappresenta le applicazioni di perforazione più morbide (più semplici) per i bit di tipo inserto,

La serie 8 rappresenta applicazioni molto dure e abrasive per i pezzi di tipo inserto.

Purtroppo, la durezza della roccia non è chiaramente definita dal sistema IADC.

I significati di “hard” arenaria o “mediamente morbida” scisto, ad esempio, sono soggettivi e aperti ad un certo grado di interpretazione.la durezza reale della roccia varierà notevolmente, a seconda di fattori quali la profondità, la pressione di sovrasquadra, la porosità e altri che sono difficili da quantificare.

Tipo

Il secondo carattere nel sistema di classificazione IADC rappresenta il tipo di bit, inserto o dente fresato e descrive un grado di durezza della formazione.

Tipo varia da 1 a 4.

Progettazione dei cuscinetti e protezione dei calibri

Il terzo carattere IADC definisce sia la progettazione del cuscinetto che la protezione del gauge.

L'IADC ha definito sette categorie di progettazione del cuscinetto e di protezione del gauge:

1. con una lunghezza massima di 20 mm o più ma non superiore a 50 mm
2. cuscinetti a rulli raffreddati ad aria (progettati per applicazioni di perforazione ad aria, schiuma o nebbia)
3. cuscinetti a rulli non sigillati, protetti dal calibro
4. cuscinetti a rulli sigillati
5. cuscinetto a rulli sigillato, protetto da calibro
6. cuscinetto di attrito sigillato
7. Nota che "gauge protected" indica solo che un bit ha una caratteristica che protegge o migliora il gauge del bit.Come esempi, potrebbe indicare inserti speciali posizionati nella posizione della fila del tallone (lato del cono) o inserti rinforzati con diamanti sulla fila di calibro.

Caratteristiche incluse

Il quarto carattere utilizzato nel sistema definisce le caratteristiche disponibili.

L'IADC considera questa categoria facoltativa.

Questo carattere alfabetico non è sempre registrato sui record di bit, ma è comunemente usato nei cataloghi e nelle brochure dei produttori di bit.

La classificazione IADC assegna e definisce 16 caratteristiche identificative.

Solo un carattere alfabetico può essere utilizzato ai sensi delle regole IADC.

I disegni di bit, tuttavia, spesso combinano diverse di queste caratteristiche.

In questi casi, di solito viene elencata la caratteristica più significativa.
