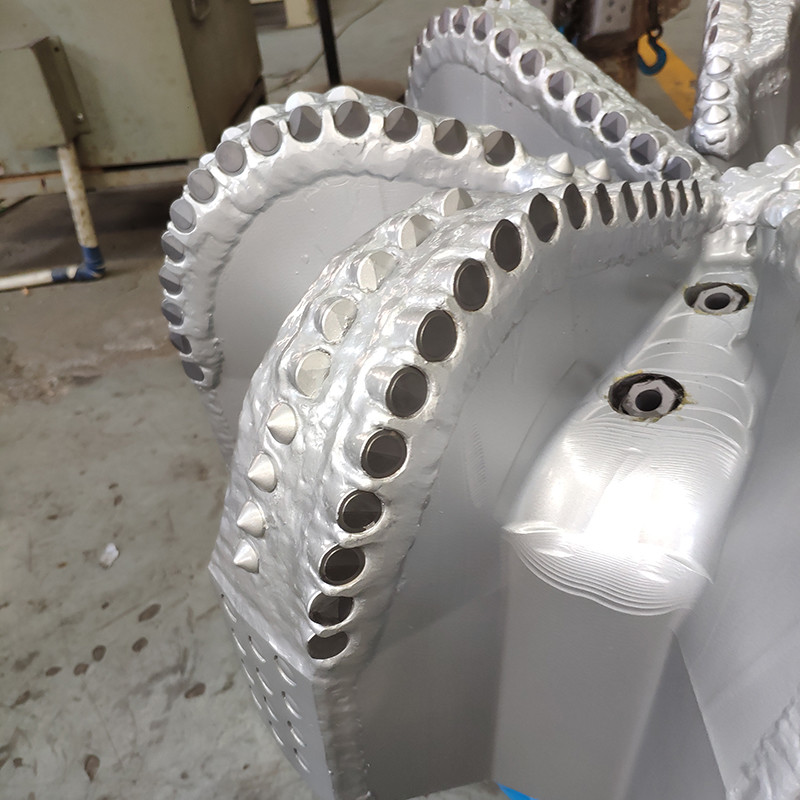

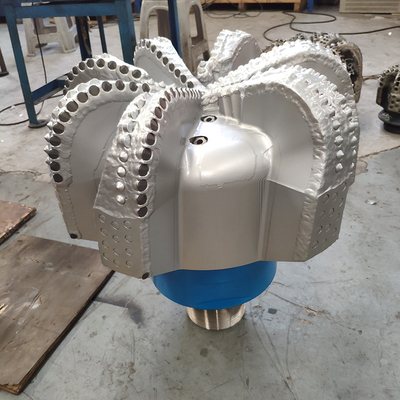

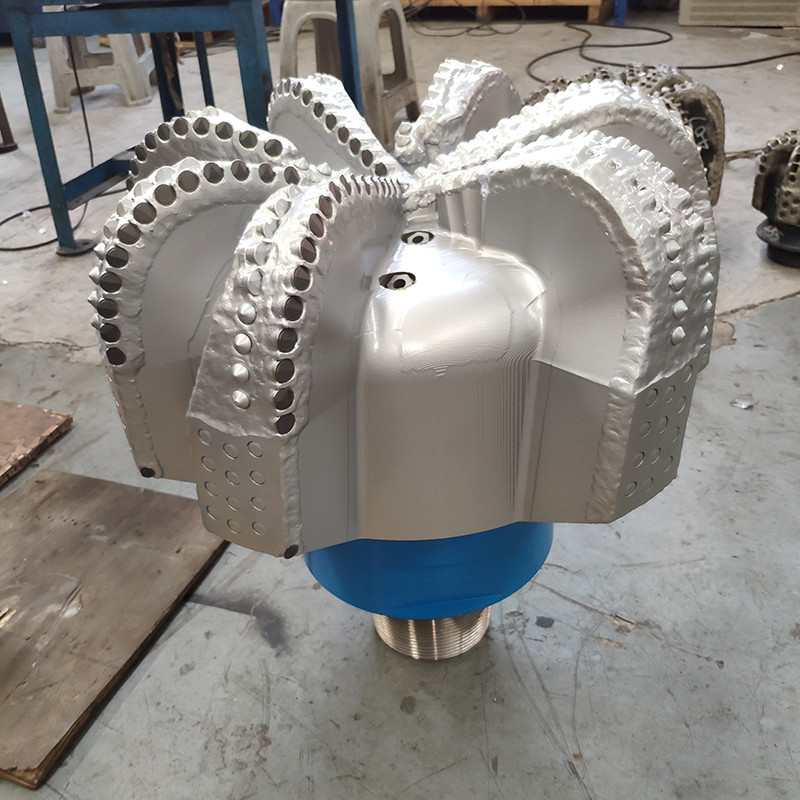

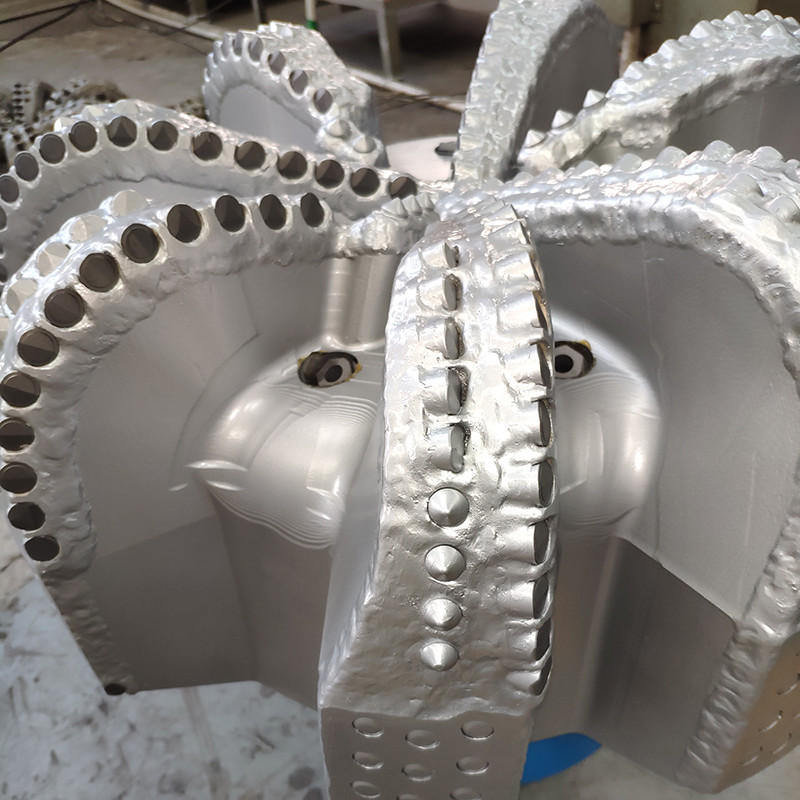

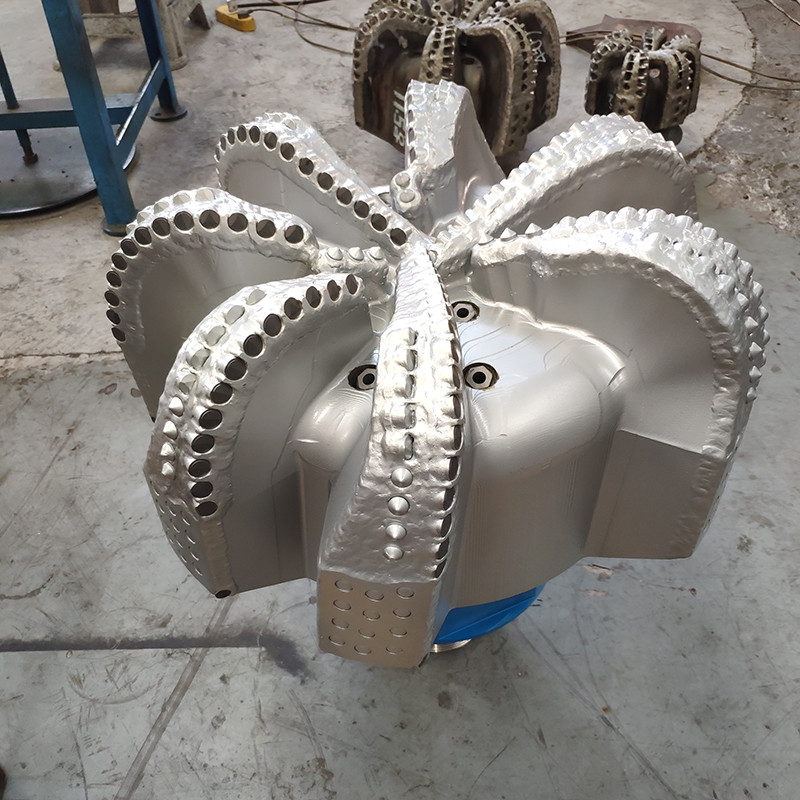

Frese a Policristalli di Diamante Compatto (PDC) da 22 pollici per Perforazione Petrolifera

PDC (Polycrystalline Diamond Compact) da 22 pollici

1. Descrizioni:

Le punte da trapano PDC (Polycrystalline Diamond Compact/Composite) sono strumenti altamente efficienti utilizzati per la perforazione attraverso formazioni rocciose sedimentarie uniformi come scisto, arenaria, dolomite, calcare e altro. Queste punte da trapano impiegano un'azione di taglio, raschiatura o rasatura per penetrare efficacemente le formazioni rocciose.

Rinomate per la loro eccezionale rigidità, le punte PDC si distinguono tra gli altri materiali per utensili diamantati. Sono fabbricate combinando strati di diamante policristallino (diamante sintetico) con un substrato di carburo in condizioni di alta temperatura e pressione. Questo processo garantisce la loro durata e affidabilità in applicazioni di perforazione impegnative.

Secondo l'International Association of Drilling Contractors (IADC), la classificazione delle punte a tagliente fisso è composta da quattro caratteri che designano:

• Materiale del corpo della punta PDC
• Densità del tagliente della punta PDC
• Dimensione o tipo del tagliente della punta PDC
• Profilo della punta PDC

Tutte le nostre punte da trapano PDC sono conformi allo standard API e utilizzate nell'industria della perforazione.

Le punte da trapano PDC di dimensioni 3~22 pollici con 3~9 lame sono disponibili. E diversi taglienti di classificazione sono opzionali in base al tuo budget.

2. Specifiche:

3. Profilo della punta PDC

4. PDCTagliente della punta da trapano

I taglienti in composito di diamante policristallino (PDC) sono il principale punto di contatto per una punta da trapano. Le punte da trapano PDC rimuovono la roccia principalmente per taglio.

I taglienti PDC sono esposti a molto calore e raffreddamento nel pozzo, un ambiente molto impegnativo.

I taglienti PDC che hanno una minore degradazione termica e una maggiore stabilità termica generalmente raggiungono un ROP più elevato e una maggiore resistenza all'usura. Quindi, ottimizzare il tagliente è importante.

Secondo l'API, le dimensioni del tagliente sono le seguenti:

1 indica taglienti PDC > 24 mm di diametro.

2 rappresenta taglienti da 14 a 24 mm di diametro.

3 indica taglienti PDC 8 mm. 4 viene utilizzato per taglienti < 8 mm.

5. Ugello della punta da trapano PDC

Gli ugelli della punta da trapano aiutano a pulire l'area di taglio e a raffreddare i taglienti in composito di diamante policristallino (PDC).

Il posizionamento efficace di questi ugelli insieme all'angolo in cui sono impostati gioca un ruolo fondamentale sull'efficienza della punta da trapano.

I canali dei fluidi completano anche il posizionamento degli ugelli per migliorare la pulizia dei detriti.

6. Punte PDC con corpo in acciaio

Il corpo in acciaio della punta PDC è l'opposto del corpo in matrice. Può resistere a carichi ad alto impatto, ma è più morbido e privo di caratteristiche protettive. La resistenza e la duttilità dell'acciaio conferiscono ai corpi delle punte in acciaio un'elevata resistenza agli urti. I corpi in acciaio sono notevolmente più resistenti dei corpi in matrice.

Una caratteristica vantaggiosa delle punte in acciaio è che possono essere facilmente ricostruite più volte perché i taglienti usurati o danneggiati possono essere sostituiti abbastanza facilmente. Questo è un particolare vantaggio per gli operatori in ambienti di perforazione a basso costo.

Le punte da trapano in composito di diamante policristallino (PDC) sono diverse dai coni a rulli in quanto sono corpi monoblocco senza parti in movimento. I taglienti fissi sminuzzano la roccia, quindi la punta è in grado di operare con velocità di rotazione più elevate in modo più efficiente nelle formazioni consolidate.
